齐纳安全栅和隔离安全栅接地要求

2018/5/23 12:59:13 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/406.html

安全栅有齐纳安全栅和隔离安全栅两种,不同安全栅接地要求各异,云南昌晖仪表制造有限公司为您详细介绍齐纳安全栅和隔离安全栅接地要求。

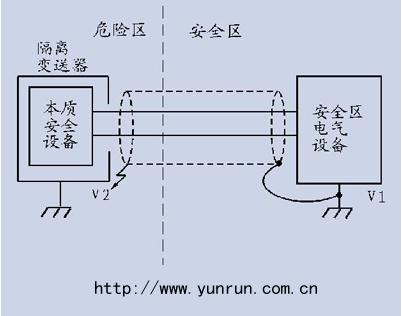

隔离安全栅单点接地
如利用屏蔽电缆,在现场仪表侧或控制室一侧把电缆屏蔽接地即可。
隔离安全栅单点接地

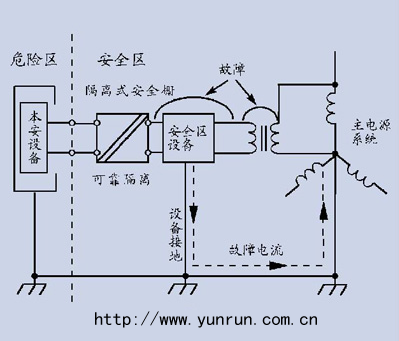

隔离安全栅不用本安接地
当故障发生时,由于隔离安全栅内有可靠的隔离单元,它对地产生电势,但对地电流不可能从可靠隔离单元流向危险区,因此在安全栅的本安电路侧不需要专门本安接地,只要按照一般要求接地。
隔离安全栅不用本安接地

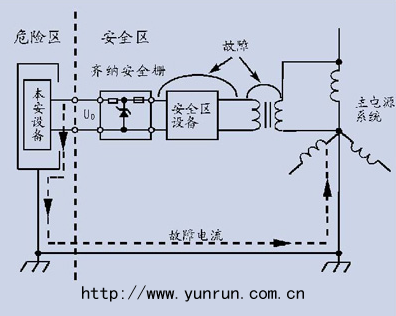

齐纳安全栅必须本安接地

安全栅有可靠接地,如下图示所。当同样的故障发生时,齐纳管限制了对地的电势,故障电流只能在安全区内流过,这样确保危险区的现场安全,这个接地也叫“本安接地”。齐纳安全栅本安接地

齐纳安全栅不接地,大电流可能引入危险区
齐纳式安全栅如果不接地,如下图所示。若当安全区内配电故障导致一个对地高电势(交流220V的相线)落在安全栅上时, 齐纳管只限制齐纳式安全栅导线之间的电压Uo,但无法限制任何一线对地的电势,该电势将可能被引入危险区,一旦现场仪表对地绝缘隔离不好,对地产生短路,立即产生强大的地电流,这样的高电势和对地电流的能量并没有得到限制,因此,极可能产生火花而引起危险。

齐纳安全栅不接地,大电流可能引入危险区
