疏水阀选型应遵循的几个条件

2021/10/25 14:32:29 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/3999.html

采用蒸汽伴热实现采暖的保温伴热系统中,疏水阀是必不可少的设备之一,通过疏水阀开度的调节,实现保温伴热的最佳效果和能源利用的最大化,是保温伴热系统不懈追求的目标。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的,它能够迅速排除系统内产生的凝结水,并防止蒸汽泄漏。选用合适排量等级的疏水 阀不仅可以节约能源,而且可以保证伴热系统的畅通运行,实现保温伴热理想效果。

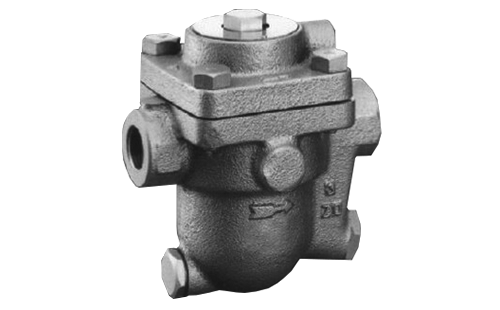

自由浮球疏水阀

疏水阀选型必须遵循的条件

根据耗汽量确定疏水阀的最大凝结水量。系统在开车和正常运行时凝结水发生量是不同的,因此,选用疏水阀之前必须对系统的耗汽量进行统计,根据化工装置中蒸汽伴热情况,通常按照系统每小时耗汽量的2.5倍左右来选择疏水阀的排水量。从而保证疏水阀在投用后能尽快排出凝结水,迅速提高系统的加热温度。反之,会造成凝结水不能及时排出,降低热效率。

根据工作压差来选择疏水阀的排水量。疏水阀选用时容易被混淆的两个概念是公称压力和工作压差。公称压力提供的信息是疏水阀阀体所能承受的压力等级 ,而工作压差是疏水阀工作时需要满足的操作指标 。因此,在选择疏水阀时要根据工作压差来选择,而不是依据阀门的公称压力来选择。也就是说,要对系统所选用疏水阀的阀前工作压力和出口背压的值有充分的了解,依据前后压差来选择疏水阀的排水量。


根据蒸汽管线的作用选择疏水阀类型。蒸汽管线的伴热需求是选择疏水阀的重要依据。疏水阀根据工作原理可分为机械型、热静力型、热动力型、特殊型,而每个类型都会对阀门的种类和型号进行细分,伴热管线的疏水阀要根据现场的实际情况和伴热的实际需求来选择,比如对于早晚温差不同时伴热压力发生改变、蒸汽温度发生相应变化的系统,在选用热静力型疏水器时,可根据该使用条件选用膜盒式;而对于直排式伴热系统,如果压力瞬间波动幅度较大,则可以选择热静力型疏水器中的双金属片式等等 。
