[多图]倍压整流电路的工作原理

2021/8/23 0:18:28 人评论 次浏览 分类:电子技术  文章地址://www.e-cumulus.com/tech/3937.html

昌晖仪表给大家看个电路,让大家开动脑筋先思考一下,顺便想测试一下自己的电路分析水平图片,也为了后期在分享内容时能更好的优化内容。

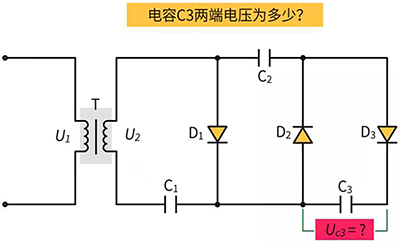

倍压整流电路

大家自己分析一下电容C3两端电压为多少?


怎么样,你分析对了吗?上图的电路图其实是一个倍压整流电路,昌晖仪表下面就跟大家分享一下这个倍压整流电路的知识。


倍压整流电路是利用二极管的导向作用,使电容器进行充放电,几个电容器的电压相互叠加起来,就能获得较高的电压输出了,所以,倍压整流电路在电路中常用来升高电压。


我们下面来学习一下倍压整流电路的工作原理,先来看一个二倍压整流电路。

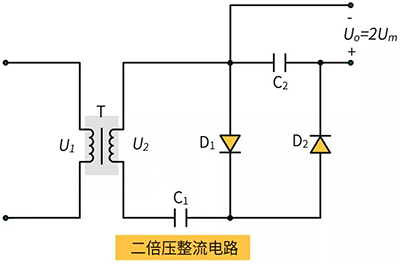

二倍压整流电路

需要注意的是,倍压整流电路输入的是交流电,输出的是直流电,一般是使用升压变压器将电压升高,升压后再输入到倍压整流电路。


相信大家对交流电峰值电压与有效值之间的关系应该是懂的,这里就不详细讲述了。

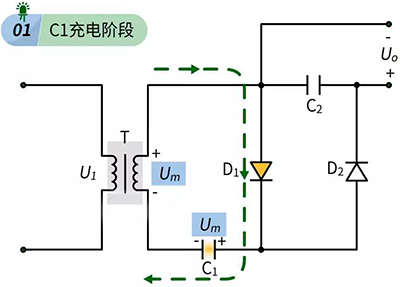

为方便分析,把变压器输出的电压分成正半周和负半周进行分析,这里把变压器输出电压的峰值电压记为Um,不考虑二极管导通压降的情况下,在交流电正半周到来时,C1充满电后两端电压为Um。如下图所示:

把变压器输出的电压分成正半周和负半周进行分析

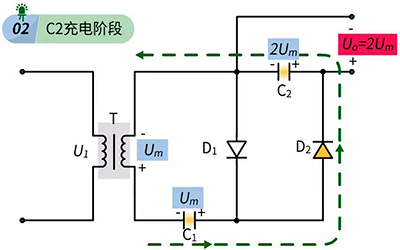

而在负半周时,变压器电压与电容C1电压叠加起来给C2进行充电,C2充满电后两端电压为2Um。如下图所示:

倍压整流电路C2充电阶段

这就实现了两倍电压的输出了,需要注意的是,如果考虑到二极管的管压降,或者在交流电输入频率太低时通过电容会有一定阻抗情况下,电路输出电压会比理想中的电压要小。


如果在上图的二倍压整流电流的基础上再增加二极管和电容器,就可以实现输出电压的增加,比如增加多一个二极管和电容器,就变成了三倍压整流电路。

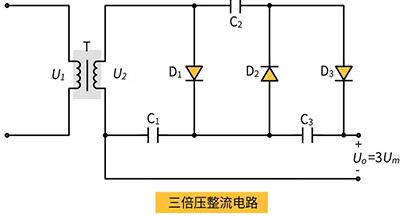

三倍压整流电路

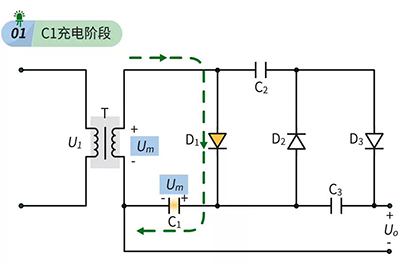

下面一起来分析一下这个电路的工作过程吧。在第一个交流电正半周到来时,电容C1充满电,两端电压为Um,如下图所示:

倍压整流电路C1充电阶段

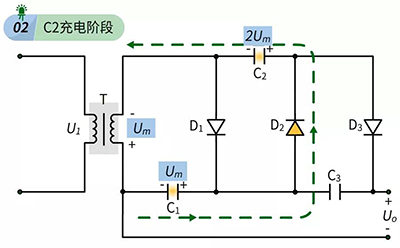

在第一个负半周到来时,变压器和电容C1的电压进行相互叠加,使电容C2充满电,两端电压为2Um,如下图所示:

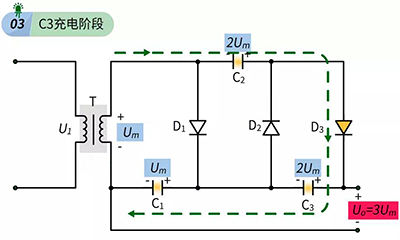

在第二个正半周到来时,变压器电压、电容C2电压、电容C1的电压进行相互叠加(因为电容C1的电压方向是反的,所以最后会抵消掉一个Um),使电容C3充满电,其两端电压为2Um,如下图所示,

倍压整流电路C3充电阶段

现在明白了文章开篇问题的答案为什么是图片了吧。


这样一来,负载上得到的电压就是电容C1与电容C3叠加起来的电压了,电压为3Um,实现了三倍升压。


如果在后面继续增加二极管和电容器,理论上还能获得更高电压的输出。

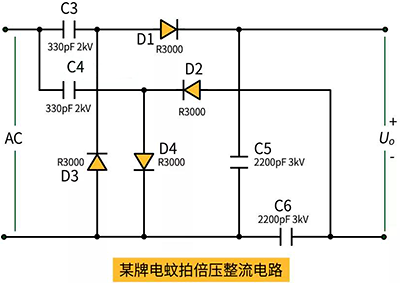

当然了,倍压整流电路除了有以上电路形式,还有其它电路形式,比如在电路菌之前拆的一个电蚊拍电路里
用的是这样的一个倍压整流电路:
电蚊拍倍压整流电路

我们下面就来分析一下这是个几倍压的整流电路及其工作原理。

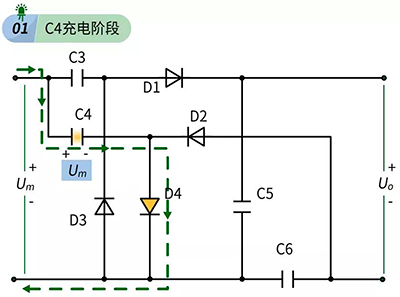

首先,在第一个交流电正半周到来时,电容C4进行充电,其两端电压为Um,如下图所示:

倍压整流电路C4充电阶段

在第一个交流电负半周到来时,电容C3进行充电,其两端电压为Um,如下图所示:

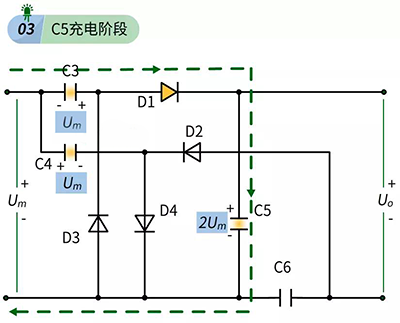

在第二个交流电正半周到来时,电源与电容C3相互叠加,对电容C5进行充电,其两端电压为2Um,如下图所示:

倍压整流电路C5充电阶段

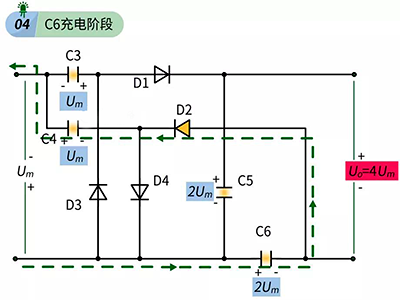

在第二个交流电负半周到来时,电源与电容C4相互叠加,对电容C6进行充电,其两端电压为2Um,如下图所示:

倍压整流电路C6充电阶段

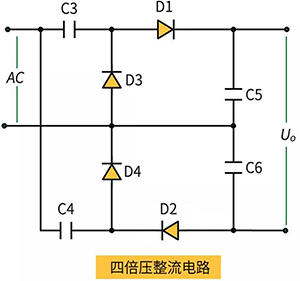

这样一来,输出电压UO实际为电容C5与C6的电压相互叠加的结果,所以输出电压为4Um,这是一个四倍压整流电路。如果把上图的电路捋一捋,摆整齐一点,电路图实际是下图这样的:

四倍压整流电路

需要注意的是,倍压整流电路只适用于需要小电流高电压的环境,否则输出电压会降低,倍压越高的电路,这种因负载电流增大而影响输出电压下降的情况越明显。


另外,在器件参数的选择上,要特别注意电容器的耐压值与二极管最高反向工作电压要足够大,否则会有被高电压击穿的风险。
