超声波液位计和雷达物位计测量影响因素

2016/8/1 23:14:25 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/393.html

超声波液位计和雷达物位计在现代工业物位测量中得到广泛应用,超声波液位计雷达物位计通过天线发射出超声波或电磁波,超声波或电磁波经被测介质表面反射后,再由仪表天线接收,超声波或电磁波从发射到接收的时间与到液面的距离成正比。

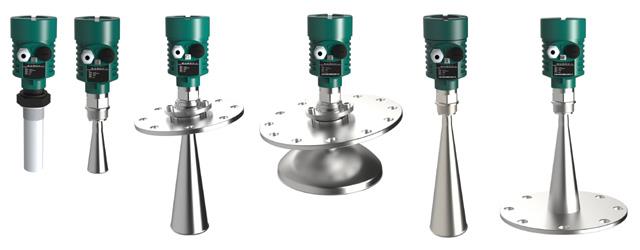

超声波液位计雷达物位计最理想测量状态为只到在被测物位的反射波,没有其他干扰波或干扰波极小。仪表在实际应用过程中被测介质状态和环境状态都存在一些测量影响因素,分析这些测量影响因素对仪表正确选型和提高测量精度有重要的意义。昌晖雷达物位计

一、环境因素对超声波液位计和雷达物位计的影响
1、障碍物影响。
仪表发射的超声波或电磁波碰到障碍物,就形成一个干扰波形。解决障碍物对超声波液位计和雷达物位计测量影响最直接的方法就是避开障碍物,如果无理想安装位置可供选择,则通过选择波束发射角度小的仪表,或者采用导波管,或使用旁通管安装等方式来解决解决问。

2、传播介质影响
A、温度
B、压力
C、传播介质的腐蚀性
D、传播介质中是否含有蒸汽或粉尘等
E、环境中挥发物质的结晶问题或粉尘的粘附问题。
上述环境因素会造电磁波或超声波到达被测料面时出现大的衰减,克服这些不利因素才能保证超声波液位计和雷达物位计测量精度和稳定性。


二、被测介质对对超声波液位计和雷达物位计的影响
超声波液位计和雷达物位计发出的超声波或电磁波通过被测料面的反射,得到一个回波信号。回波信号强度与被测料面以下状态相关:
1、被测介质介电常数或硬度
被测介质介电常数和硬度与电磁波反射回波强度成正比,介电常数和硬度越大,反射回波越强
2、被测介质料面堆角
如果雷达物位计测量位置的物料堆角正好处于角落或高位,均会影响测量真实性。
3、被测料面的稳定性
4、被测物的颗粒度和疏松度
5、被测介质的湿度

关注以上测量影响因素,将超声波液位计雷达物位计使用现场中可能存在问题都考虑周全,才能选择到适合的超声波液位计和雷达物位计,保证仪表测量精度和测量准确性。
