用电接点压力表控制电机启停如何接线

2021/7/25 4:58:31 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/3904.html

电接点压力表的应用很常见,比如增压水罐的水压控制;真空泵的工作压力控制等等。既然电接点压力表的应用如此广泛,熟练掌握电接点压力表接线就很有必要。昌晖仪表在本文为大家分享用电接点压力表控制电机启停的典型应用及电接点压力表接线。

电接点压力表工作原理

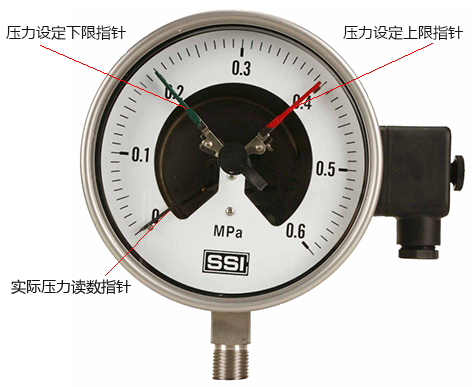

1、电接点压力表有三个指针,一个是实际压力读数指针(黑色),另一个是压力设定下限指针(绿色),最后一个是压力设定上限指(红色)。

2、具体工作原理,昌晖仪表以增压水罐的水压控制来讲述:比如,要求水罐内压力(指表压)低于0.3MP时,供水电机启动抽水;压力高于0.6MP时,供水电机停止抽水。

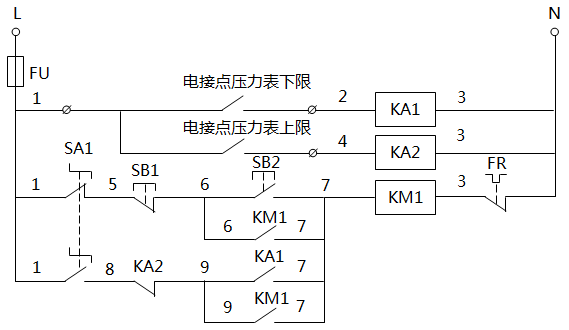

水泵电机控制回路如下图示:
水泵电机控制回路

主回路大家都非常熟悉,就不多讲了,这里主要讲控制回路。


旋转转换开关,1和5接通时,为手动控制,这里也不多讲述。
1和8接通时,为电接点压力表全自动控制。电接点压力表全自动控制的情况下,实际压力指针接的是公共线,即1号线,也是电源线。下限指针接的是2号线。上限指针接的是4号线。

刚开始表压为零时,实际压力指针与下限指针接通,即1和2接通,中继KA1吸合,接触器KM1吸合并自锁,抽水电机运行。


随着抽水电机的运行,表压逐渐上升,实际压力指针与下限指针脱离,逐渐往大压力值方向摆动。


当表压达到上限设定值时,实际压力指针与上限指针接通,即1和4接通,中继KA2吸合,接触器KM1断开,抽水电机停止运行。


随着用户不断用水,表压逐渐下降,实际压力指针逐渐回落,直至其与下限指针再次接通时,便进入了下一个循环供水过程。


电接点压力表接线方法

电接点压力表的接线方法,关键在于找到公共线、下限线、上限线。

1、一般情况下,一个符合规范的电接点压力表,黄线是公共线,即电源线。绿线是下限线,即启动线。红线是上限线,即停止线。黑线是接地线。


2、但是笔者就遇到过一个不符合规范的电接点压力表,按上述颜色接线后,转换至自动,通电试机,电机不工作。遇到这种情况,就需要下面的方法了:

①电接点压力表接线盒内有4根线,与金属外壳相连的那根是地线,这根很容易找到。
②余下那3根,用万用表通断档测量,把相通的那2根找出来。把电源线(即公共线)和启动线接到这2根线上,先不管这2根线是不是接颠倒了。
③最后剩余那根线,就确定了,接停止线。
④把转换开关打至自动,通电试机,让水泵抽水。这时注意观察表压,如果到了上限压力,水泵停机,说明接线完全正确。
⑤如果到了上限压力,水泵不停,说明电源线(即公共线)和启动线二者位置接反了。把二者互换位置,重新接线即可。

3、第三种方法是直接看表针结构接线。

正对着电接点压力表正面,从外到里,依次是:第一个线是地线,第二个线是电源线(即公共线),第三个线是启动线,第四个是停止线。

电接点压力表常见故障处理

因电接点压力表指针频繁摆动,指针与指针频繁接通、断开,其接触部位容易打火,时间长了就接触不良,使电路无法导通。因此电接点压力表控制回路不宜使用线圈功率较大的接触器,应该用功率小的中继继电器。这样才能延长电接点压力表使用寿命。

用电接点压力表控制电机启停的典型应用及电接点压力表接线的内容到此结束,如有不足之处,请批评指正。谢谢!
作者:闻杰
