过程校验仪使用指南

2017/11/28 14:23:33 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/390.html

过程校验仪用于校准、测试工业过程装置及各种电气设备,支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型,是工业现场、实验室以及各类仪表制造商必备的计量工具。初次使用YR-100过程校验仪之前,请详细阅读本快速使用指南。

过程校验仪按键功能定义

按键名称

按键功能说明

按键名称

按键功能说明

设置参考温度

设置测量信号类型

内部保留

保持测量值

保存测量值或设置值

更改测量信号范围

阶梯调用

使能输出直流24V电压

背光控制开关

内部保留

确认

设置输出信号类型

修改输入参数,将输入参数清零

温度与热偶、热阻之间的转换

阶梯参数设定

更改输出信号范围

电源开关

切换查字典和信号/输出功能

数字按键

使能信号输出

小数点键

负号



一、过程校验仪如何测量电参数
1、电流测量
上电默认为电流测量, 屏幕上半部分显示的是“测量 24mA 电流”,也可通过按左边的“FUNCT/ON”键切换到此画面。
过程校验仪直流电流测量画面

2、模拟二三线制变送器

在电流测量的基础上按“24VLOOP”键,使屏幕上半部分显示“测量 24mA 电流 24V”即可。
过程校验仪模拟二线制三线制变送器输出画面

3、电压测量

按左边的“FUNCT/ON”键,使屏幕上半部分显示“测量 11V 电压”,如果要切换到mV档测量,则在11V电压档的基础上,按左边的“RANGE”键使屏幕上半部分显示“测量 110mV 毫伏电压”。
过程校验仪直流电压测量画面

4、电阻测量

按左边的“FUNCT/ON”键,使屏幕上半部分显示的是“测量 3200Ω  电阻”,如果要切换到500Ω电阻档测量,则在3200Ω电阻档的基础上,按左边的“RANGE”键使屏幕上半部分显示“测量 500Ω 电阻”。
过程校验仪电阻测量画面

5、热电阻RTD测量

按左边的“FUNCT/ON”键,使屏幕上半部分显示的是“测量 PT100 热电阻”,如果要切换到其它热电阻档测量,则在PT100热电阻档的基础上,按左边的“RANGE” 键使屏幕上半部分显示“测量CU100 热电阻”或者其它的热电阻分度号。
过程校验仪热电阻测量画面

6、热电偶TC测量

按左边的“FUNCT/ON”键,使屏幕上半部分显示的是“测量 J 型 热电偶”,如果要切换到其它热电偶档测量,则在J型热电偶档的基础上,按左边的“RANGE” 键使屏幕上半部分显示“测量 R型 热电偶”或者其它的热电偶分度号。
过程校验仪热电偶温度测量画面

7、参考温度设定

在热电偶测量或输出界面下,屏幕右下脚会显示参考温度,这个时候按“T.SET”键可以对参考温度进行修改,修改后“ENTER”键确认。
过程校验仪参考温度画面


8、频率/脉冲测量

按左边的“FUNCT/ON”键,使屏幕上半部分显示的是“测量 1~1000HZ 频率”;如果要切换到1000HZ以上档测量,则在1~1000HZ频率档的基础上,按左边的“R A N G E”键使屏幕上半部分显示“测量 800HZ~15KHZ 频率”;如果要测量脉冲数则在1000H Z 以上测量档的基础上, 继续按“RANGE”键使屏幕上半部分显示“测量 脉冲”
过程校验仪频率测量画面

二、过程校验仪如何模拟和输出电参数
1、电压输出
a、按右边的“FUNCT/ON”键,使屏幕下半部分显示的是“输出 11V 电压”。
b、如果要切换到mV档输出,则在11V电压档的基础上,按右边的“RANGE” 键使屏幕下半部分显示“输出 110mV 毫伏电压”。
c、选择好档位后,根据指示灯连接校验仪和被测仪表。
d 、按数字键输入需要输出的电压值, 然后按“ENTER”键确认。
e、然后按“SOURCE ON/OFF” 键,使下半部分屏幕上显示的OFF为ON。
过程校验仪直流电压输出画面

2、电流输出

a、按右边的“FUNCT/ON”键,使屏幕下半部分显示的是“输出 24mA 电流”。
b、选择好档位后,根据指示灯连接校验仪和被测仪表。
c 、按数字键输入需要输出的电流值, 然后按“ENTER”键确认。
d、然后按“SOURCE ON/OFF” 键,使下半部分屏幕上显示的OFF为ON。
过程校验仪直流电流输出画面

3、电阻输出

a、按右边的“FUNCT/ON”键,使屏幕下半部分显示的是“输出 3200Ω 电阻”。
b、如果要切换到500Ω电阻档输出,则在3200Ω电阻档的基础上,按右边的“RANGE”键使屏幕下半部分显示“输出 500Ω 电阻”。
c、选择好档位后,根据指示灯连接校验仪和被测仪表。
d 、按数字键输入需要输出的电阻值, 然后按“ENTER”键确认。
e、然后按“SOURCE ON/OFF”键,使下半部分屏幕上显示的OFF为ON。
过程校验仪电阻输出画面

4、热电阻RTD输出

a、按右边的“FUNCT/ON”键,使屏幕下半部分显示的是“输出 PT100 热电阻”。
b、如果要切换到其它热电阻档输出,则在PT100热电阻档的基础上,按右边的“RANGE” 键使屏幕下半部分显示“输出 Ba2 热电阻”或者其它的热电阻分度号。
c、选择好档位后,根据指示灯连接校准仪和被测仪表。
d 、按数字键输入需要输出的温度值, 然后按“ENTER”键确认。
e、然后按“SOURCE ON/OFF”键,使下半部分屏幕上显示的OFF为ON。
过程校验仪热电阻信号输出画面

5、热电偶TC输出

a、按右边的“FUNCT/ON”键,使屏幕下半部分显示的是“输出 J 型 热电偶”;
b、如果要切换到其它热电偶档输出,则在J型热电偶档的基础上,按右边的“RANGE”键;使屏幕下半部分显示“输出 R型 热电偶”或者其它的热电偶分度号;
c、同时还要把冷端温度补偿设定好,设定方法如测量信号中“7、参考温度设定”所示;
d、选择好档位后,根据指示灯连接校验仪和被测仪表;
e 、按数字键输入需要输出的温度值, 然后按“ENTER”键确认;
f、然后按“SOURCE ON/OFF”键,使下半部分屏幕上显示的OFF为ON。
过程校验仪热电偶毫伏输出画面

6、频率输出

a、按右边的“FUNCT/ON”键,使屏幕下半部分显示的是“输出 50000Hz 频率”;
b、选择好档位后,根据指示灯连接校准仪和被测仪表;
c、按数字键输入需要输出的频率值,然后按“ENTER”键确认;
d、然后按“SOURCE ON/OFF”键,使下半部分屏幕上显示的OFF为ON;
e、频率输出的幅值默认为5V,需要更改的时候在频率输出界面按“RANGE”键即可切换到幅值修改界面,输入对应的幅值按“ENTER”键确认。
过程校验仪频率输出画面

三、热工手册(执行国际ITS-90标准)
1、热电阻阻值与温度值互查
a、在输出界面的情况下,按“S/D”键进入字典界面
b、按“T/TC RTD”键从热电偶转换为热电阻
c、按“RANGE”选择自己需要的热电阻信号
d、按“RTD TC/T ”选择是温度值转换为电阻值或者电阻值转换为温度值
e、按数字键输入需要的数值,然后按“ENTER”键确认
过程校验仪热电阻阻值与温度互查画面

2、热电偶毫伏值与温度值互查

a、在输出界面的情况下,按“S/D”键进入字典界面
b、按“RANGE”键选择自己需要的热电偶信号
c、修改参考温度,设定方法如第四章“7、参考温度设定”所示
d、按“RTD TC/T ”选择是温度值转换为mV值或者mV值转换为温度值
e、按数字键输入需要的数值,然后按“ENTER”键确认
过程校验仪热电偶毫伏值与温度互查画面

四、过程校验仪接线

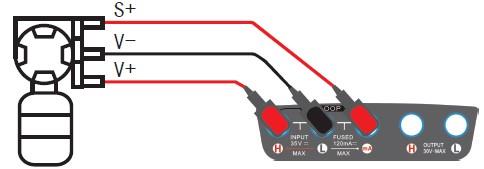

1、模拟4-20mA变送器三线制输出
过程校验仪与三线制变送器接线

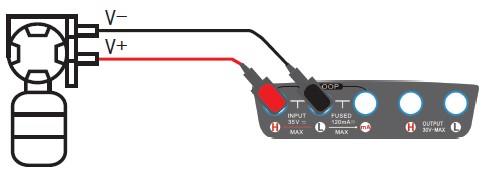

2、模拟4-20mA变送器二线制输出
过程校验仪与二线制变送器接线

3、其他输出及测量信号请按指示灯接线

五、过程校验仪其他注意事项
1、从仪表到达客户手中之日起,1年内由仪表自身质量问题引起的故障将免费维修,人为使用不当造成的不在保修范围之内。
2、内置电池,一次充电可工作10小时(Ni-MH电池)。
3、电池容量指示,电池电压过低自动关机。
4、硅胶按键盘,超长寿命,手感好。
5、手自动冷端补偿和设定。
6、温度值可直接测量/输出。
7、可在线充电。

六、阶梯设置与调用

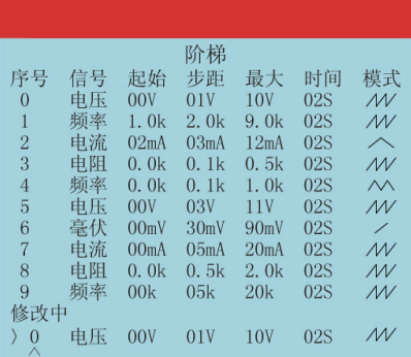

过程校验仪在有模拟量输出时,可进行阶梯输出设置,如图所示:
过程校验仪阶梯输出设置画面

1、阶梯设置
a、在正常的输出界面下,按“CHARGE”键进行阶梯参数设定;
b、输入数字序号更改组数,按“SAVE”键保存;
c、输入数字更改该组的信号类型(1-电压V,2-毫伏mV,3-电流mA,4-电阻RTD,5-频率),按“SAVE”键保存;
d、输入数字更改该组阶梯的起始值,按“SAVE”键保存;
e、输入数字更改该组阶梯的步距,按“SAVE”键保存;
f、输入数字更改该组阶梯的最大值,按“SAVE”键保存;
g、输入数字更改该组阶梯的间隔时间,按“SAVE”键保存;
h、输入数字更改该组阶梯的输出模式(1-上升 ,2-上升下降 ,3-上升循环 ,4-上升下降循环);
I、以上阶梯参数设置好后,按“ENTER”键退出到正常的输出界面下。

2、阶梯调用
a、在正常的输出界面下,按“LOAD”键,输出界面会出现“M”字样,再输入数字序号选择对应的那组阶梯,按“ENTER”键确认;
b、按右边“SOURCE ON/OFF”键,使下半部分屏幕上显示的OFF为ON,则按照设定组的阶梯来输出;
c、阶梯调用结束,按“LOAD”键退出到正常输出界面。
过程校验仪阶梯调用画面
