变频器输出板维修思路和方法

2021/7/16 14:59:37 人评论 次浏览 分类:变频器  文章地址://www.e-cumulus.com/tech/3891.html

变频器驱动输出板是变频器容易产生故障的地方,所以今天和大家聊一聊变频器的输出板维修,分享笔者多年维修变频器输出板的一些经验和方法,帮助大家提高变频器维修技能。

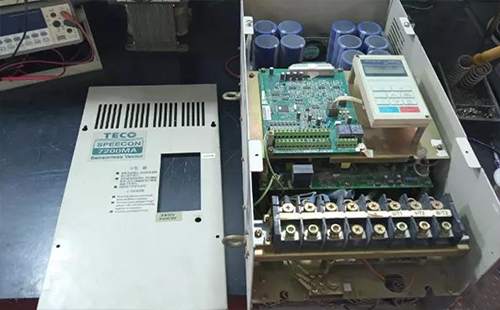

变频器驱驱动输出板维修,首先要观察PCB板上的元件有没有烧坏的地方,有的话先替换掉,再分析一下这个烧坏的地方是什么原因引起的,并解决这个故障。


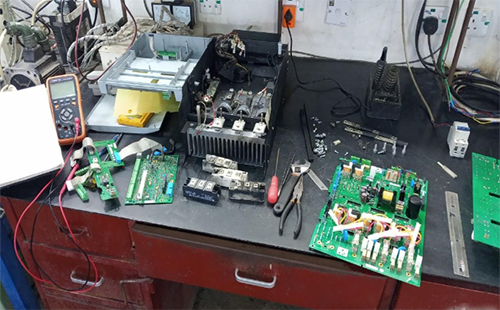

然后测量IGBT模块,确认模块在不通电的情况下有没有短路故障,三相输入和输出对整流桥输出的0V和+电压(二极管档测压降)是不是压降基本相等,如果压降相差过大,要检查对应电路。



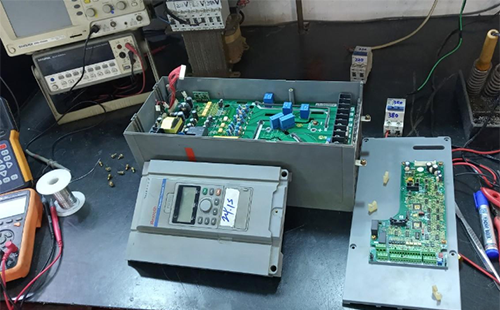

做完上述操作,接下来变频器不带负载,用隔离电源串一只60W的灯泡接通电源,检查工作状态:


没有带负载的情况下,接通电源时灯泡闪亮一下就应该熄灭,如果常亮,说明电路还有元件损坏,应该先排除这个故障;


如若灯泡不闪亮,说明电路不通,应该检查启动电阻是不是烧坏了,开关电源可能没有工作。



如果启动电阻和开关电源检测正常,那么我们需要做的就是测量滤波电容上的直流电压是不是正常的。


如若电压过低,就要检查滤波电容,测试一组开关电源输出电压,确信开关电源工作正常,否则要维修开关电源。


这些都正常就可以在变频器工作状态下进行测试,将变频器频率从0调到最大值50Hz,测量三相输出空载电压是不是能从0V匀速升至最大值(输出200V级的输出电压最大要到交流200V 50Hz,输出380V级的应该到380V/50Hz)。


如果过低应该检查滤波电容,并且三相在同一时间点是不是电压相等(三相平衡);如
果不平衡,要检查对应那一路的上管和下管的光耦及其供电和驱动电路。

确信检查完这些步骤,最后加负载试机工作几分钟,确认三相输出电流平衡,输出电压是不是相等(相差1V以内)没有报警代码出现,这样维修才算彻底完成。
