低压断路器都有隔离功能吗

2021/6/16 16:54:44 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3836.html

低压断路器都有隔离功能吗?这里先给出答案:家用微型交流断路器具备隔离功能(标准强制),工业用微型断路器、塑壳断路器、框架断路器不做强制要求,既可能没有隔离功能。

什么是隔离功能?

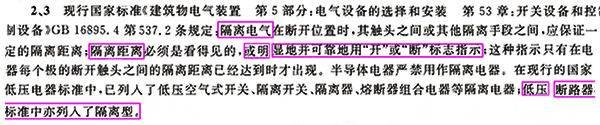

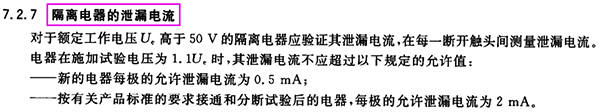

隔离功能指隔离电器应有可靠的指示、断开时泄漏电流不应超过规定的允许值,以及断开时电气间隙满足额定冲击耐受电压值,通俗的说设备要检修,断开隔离电器时要清楚的看到隔离电器处于“断开”位置,几乎没有电流流通,也不会击穿空气电离发生电击事故。

GB14048.1-2012 低压开关设备和控制设备 第1部分:总则

GB14048.1-2012 低压开关设备和控制设备内容
GB14048.1-2012 低压开关设备和控制设备内容2
GB14048.1-2012 低压开关设备和控制设备内容3

规范要求

1、《低压配电设计规范》GB50054-2011
《低压配电设计规范》GB50054-2011内容1
《低压配电设计规范》GB50054-2011内容2
《低压配电设计规范》GB50054-2011内容3

2、《通用用电设备配电设计规范》GB50055-2011

GB50054提到维护、测试和检修设备最常见的应该就是电机类了。
《通用用电设备配电设计规范》GB50055-2011内容

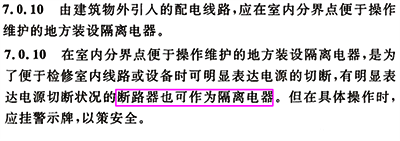

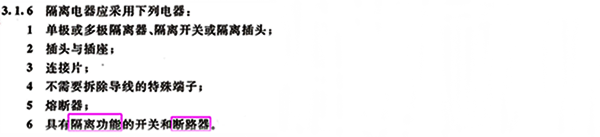

结合以上信息,断路器是隔离电器的一种(前提是具备隔离功能的断路器),其操作手柄处的ON/OF或者I/O标志(按标准是I/O标志)就是《低规》3.1.5条的能明显标志“闭合”和“断开”状态。


有人可能说断路器没有肉眼可见的明显断点,其实现在隔离开关也没有肉眼可见的断点,除非是透明的外壳。而规范说的是断路器应可见或能明显标志闭合和断开状态。

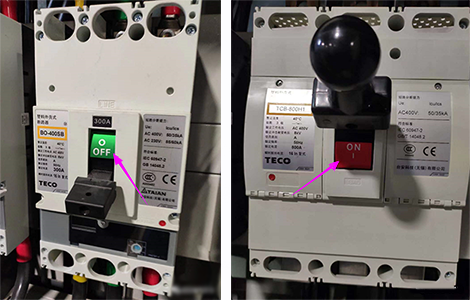

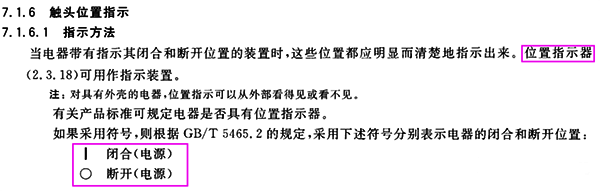

 断路器闭合或断开位置标志

由以上两本规范可知,具备隔离功能的断路器是隔离电器的一种。


断路器相关标准

那么为什么说家用微型断路器具备隔离功能,工业用微型断路器、塑壳断路器、框架断路器不强制,可能没有隔离功能呢?

1、GB10963.1-2005 家用及类似场所用过电流保护断路器 第1部分 用于交流的断路器

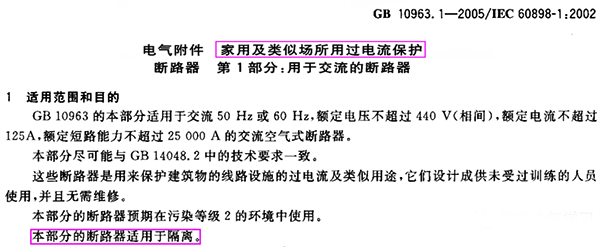

这本规范明确规定了家用型断路器要具备隔离功能。
GB10963.1-2005


常见的施耐德家用微型断路器是iC65系列,如iC65N(H)/3P-C16A。
但是刚才看这规范发现一句话:
施耐德家用微型断路器

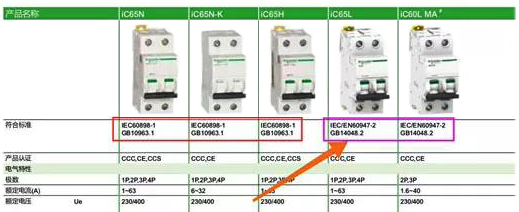

各位同行平时做的小功率电机一般都是用iC65的D型微断+热继电器实现的电机保护吧,严格来说是不符合规范要求的,若用施耐德微断需要用单磁型的iC60L-MA系列,也就是只有短路保护功能的工业用微型断路器,如下图所示(标准GB10963.1适用于家用交流断路器,GB14048.2适用于工业用微型断路器、塑壳和框架断路器)。
施耐德微型断路器

2、GB14048.2-2008低压开关设备和控制设备第2部分:断路器

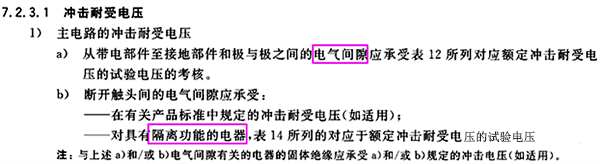

这本规范没有发现明确规定断路器需要具备隔离功能的词语,发现有以下内容供参考。
GB14048.2-2008低压开关设备和控制设备第2部分:断路器

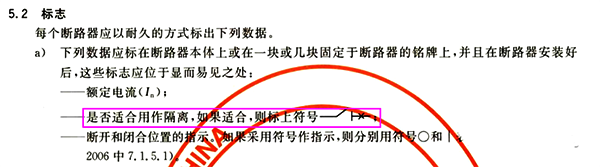

也就是说工业用微型断路器、塑壳和框架断路器产品标准不强制带隔离功能,虽然现在大多数断路器都具备隔离功能,但如果图纸不明确表示出具备隔离功能,那就是不太严谨。比如前面《通用用电设备配电设计规范》GB50055-2011要求低压电机主回路宜具有隔离功能,选用家用型断路器肯定是具备隔离功能,但此断路器严格来说不可用于电动机保护。而选择工业用微断的话可能不具备隔离功能,也不符合规范要求。


最好就是电气总说明中明确断路器全部具有隔离功能,并统一图例表示。
断路器固定安装时(非插拔式和抽屉式)建议统一图例如下:
断路器图例

哪些地方需要用隔离功能的断路器?

那么都用具备隔离功能的断路器是否提高造价,浪费呢,规范有要求哪些场所可以使用隔离功能的断路器吗?
1、电机类
2、《供配电系统设计规范》GB50052-2009
《供配电系统设计规范》GB50052-2009内容
3、《通用用电设备配电设计规范》GB50055-2011

 《通用用电设备配电设计规范》GB50055-2011内容
①这条隔离电器和短路保护电器用一台具备隔离功能的断路器即可,无需用隔离开关+断路器组合。

②后半句可在电梯机房内设置一个隔离开关盒,电源先进隔离开关盒再进电梯控制箱。机房内设置土建配电箱的话,也可以不设置隔离开关盒,直接供电至电梯控制箱。

其他规范要求欢迎大家继续补充。


小结
如果根据规范、负荷性质能明确知道何时何地用带隔离功能和不带隔离功能的工业用微型断路器、塑壳断路器、框架断路器,那么可以用图例区别表示。否则建议统一图例,电气总说明明确规定本工程所有低压交流断路器选用具备隔离功能的断路器。
