Pt100分度表可以简单实现Pt100温度值-热电势值之间和铂电阻电阻值值-温度值之间的互换查询,Pt100分度表也称为Pt100铂电阻分度表,属于热电阻分度表之一。Pt100分度表通常以这样的表格形式出现:

温度

0

-10

-15

-20

-30

-40

-50

-60

-70

-80

-85

-90

-95

-100

-100

60.26

56.19

54.15

52.11

48

43.88

39.72

35.54

31.34

27.1

24.97

22.83

20.68

18.52

0

100

96.09

94.12

92.16

88.22

84.27

80.31

76.33

72.33

68.33

66.31

64.3

62.28

60.26

温度

0

10

15

20

30

40

50

60

70

80

85

90

95

100

0

100

103.9

105.85

107.79

111.67

115.54

119.4

123.24

127.08

130.9

132.8

134.71

136.61

138.51

100

138.51

142.29

144.18

146.07

149.83

153.58

157.33

161.05

164.77

168.48

170.33

172.17

174.02

175.86

200

175.86

179.53

181.36

183.19

186.84

190.47

194.1

197.71

201.31

204.9

206.7

208.48

210.27

212.05

300

212.05

215.61

217.38

219.15

222.68

226.21

229.72

233.21

236.7

240.18

241.91

243.64

245.37

247.09

400

247.09

250.53

252.25

253.96

257.38

260.78

264.18

267.56

270.93

274.29

275.97

277.64

279.31

280.98

500

280.98

284.3

285.96

287.62

290.92

294.21

297.49

300.75

304.01

307.25

308.87

310.49

312.1

313.71

600

313.71

316.92

318.52

320.12

323.3

326.48

329.64

332.79

335.93

339.06

340.62

342.18

343.73

345.28

700

345.28

348.38

349.92

351.46

354.53

357.59

360.64

363.67

366.7

369.71

371.21

372.71

374.21

375.7

800

375.7

378.68

380.17

381.65

384.6

387.55

390.48

说明
Pt100分度表表格中灰色区域代表温度值,单位为℃;其余部分代表温度值对应的电阻值,单位为欧姆。分度表中左侧第一列(灰色部分)温度值是跨度较大的整十或整百值,分度表水平行灰色部分是跨度较小的温度值,通常以1℃、5℃或10℃为间隔。表格中第一列每个温度值分别与每一列的温度值相加均会得到一个新的温度值,Pt100分度表上行与列的交叉点就是刚计算得到的这个温度值对应的电阻值。

1、如何通过Pt100分度表查询铂电阻某温度点对应的电阻值?
①零下温度Pt100铂电阻温度-电阻对照查询

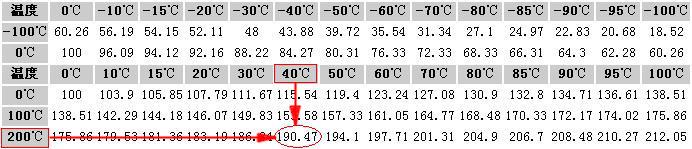

我们以查询Pt100铂电阻-15℃时温度值对应的电阻值为例:Pt100分度表上部是零度以下温度,温度值间隔均为负数;下部为零上温度,温度值间隔均为正数。首先在第一列上部找到0℃位置,再在列中找到-15℃位置,两个位置的和=-15+0=-15℃,这两个位置在表格中交叉点的数据为94.12欧姆,那温度-15℃对应的电阻值为94.12欧姆,查表完成。

Pt100分度表

②零上温度Pt100铂电阻温度-电阻对照查询
我们以查询Pt100铂电阻240℃时温度值对应的电阻值为例:基本方法与前面一致。首先在第一列上部找到200℃位置,再在列中找到40℃位置,两个位置的和200+40=240℃,这两个位置在表格中交叉点的数据为190.47欧姆,那表明温度240℃对应的电阻值为190.47欧姆,查表完成。



2、如何通过Pt100分度表
查询铂电阻某电阻值对应的温度?
①零下温度Pt100铂电阻电阻值-温度值对照查询
我们通过31.34欧姆电阻值查询Pt100铂电阻对应的温度值为例:首先Pt100分度表上部找到31.34欧姆数据所在位置,第二步将这个位置所对应行和列的温度值相加,这个位置行与列的和=(-100)+(-70)=-170℃,那表明电阻值31.34欧姆对应的温度值值为-170,查表完成。


②零上温度Pt100铂电阻电阻值-温度值对照查询
我们通过297.49欧姆电阻值查询Pt100铂电阻对应的温度值为例:首先Pt100分度表上部找到297.49欧姆数据所在位置,第二步将这个位置所对应行和列的温度值相加,这个位置行与列的和=500+50=550℃,那表明电阻值297.49欧姆对应的温度值值为550℃,查表完成。
