空气开关过热保护、过流保护和欠压保护介绍

2016/7/29 19:51:05 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/371.html

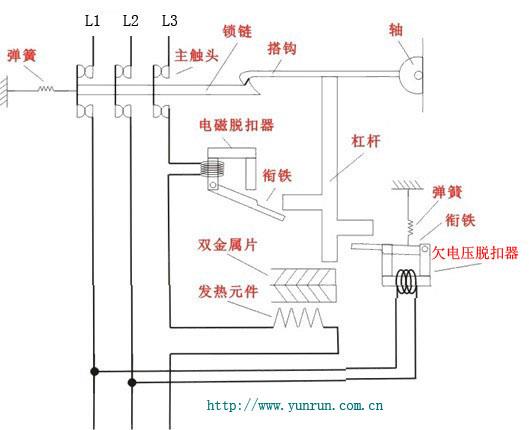

空气开关工作原理图

空气开关也称为断路器,断路器在电路中作接通、分断和承载额定工作电流,空气开关在线路和电动机发生过载、短路、欠压、过压的情况下进行可靠的保护,空气开关是电气控制回路最常见元件,它有很高的分断能力和限流能力。本文对空气开关过热保护、过流保护和欠电压保护原理做详细说明。

空气开关过热保护
空气开关过电流保护用到热胀冷缩的原理。
公式:U=I×R,即电压=电流×电阻
U代表电压,单位:伏 ; I代表电流,单位:安培;R代表电阻,单位:欧姆。
它们之间的关系是U=I×R,当用电设备过多(相当于电阻并联),会导致路端电阻减少。但电压是保持在AC220V或AC380V的稳定压,所以根据公式U=I×R 可知回路中电流变大,电流增大会产生大量的热,同时空气开关中的空气也开始膨胀。因为在有限的空间里空气膨胀带来一种推力,当推力达到足够大时会把空气开关推成断路。就是我们说的空气开关跳闸了。

空气开过流保护
当线路发生短路或严重过载电流时,短路电流超过空气开关瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将空气开关三副主触头分断,切断用电设备电源。

空气开关欠压保护
电压正常时,电磁吸力吸住衔铁,空气开关主触头闭合。电压严重下降或断电时,电磁吸力释放,衔铁在弹簧力的作用下向上并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将空气开关三副主触头分断,切断用电设备电源。

空气开关过热保护
空气开关过电流保护用到热胀冷缩的原理。
公式:U=I×R,即电压=电流×电阻
U代表电压,单位:伏 ; I代表电流,单位:安培;R代表电阻,单位:欧姆。
它们之间的关系是U=I×R,当用电设备过多(相当于电阻并联),会导致路端电阻减少。但电压是保持在AC220V或AC380V的稳定压,所以根据公式U=I×R 可知回路中电流变大,电流增大会产生大量的热,同时空气开关中的空气也开始膨胀。因为在有限的空间里空气膨胀带来一种推力,当推力达到足够大时会把空气开关推成断路。就是我们说的空气开关跳闸了。

空气开过流保护
当线路发生短路或严重过载电流时,短路电流超过空气开关瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将空气开关三副主触头分断,切断用电设备电源。

空气开关欠压保护
电压正常时,电磁吸力吸住衔铁,空气开关主触头闭合。电压严重下降或断电时,电磁吸力释放,衔铁在弹簧力的作用下向上并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将空气开关三副主触头分断,切断用电设备电源。
