无纸记录仪用U盘或SD卡备份和转存数据的方法和细节

2021/2/1 18:29:34 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/3580.html

无纸记录仪使用U盘或SD卡对仪表内的记录数据进行备份和转存。USB接口和SD卡接口在在不同品牌和型号无纸记录仪上的位置不同,在USB接口和SD卡接口插入U盘或SD卡即可进行备份数据操作(注:无纸记录仪订货如果没有定制USB和SD数据转存功能,即使USB接口和SD卡接口存在也不能使用)。

SD卡有自动备份功能

将SD卡插入到无纸记录仪SD卡接口后,昌晖无纸记录仪会在每天0点定时自动备份正在记录的前一天0-24点历史数据至SD卡;当停止记录或达到用户设定的触发条件时,将停止前的这条历史曲线的备份至SD卡中。

自动备份文件存储目录

1、每天0点备份的文件存储目录:TIMEAUTO(文件夹名)/仪表日期(年/月/日)/仪表时间(时/分)
2、记录停止备份的文件存储目录:RECAUTO(文件夹名)/仪表日期(年/月/日)/仪表时间(时/分)

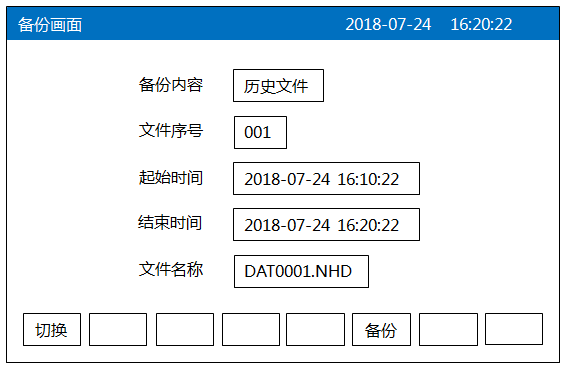

无纸记录仪数据备份画面

在无纸记录仪数据备份操作画面里,用户可将无纸记录仪中记录的所有通道的历史数据备份到U盘,备份的历史数据可通过上位机管理软件DTM进行数据的分析与打印等操作。

①备份内容:所有文件、历史文件、报警记录、掉电记录或文件列表可选择。
②文件序号:记录文件的序号。
③起始时间:备份数据段的开始时间。
④结束时间:备份数据段的结束时间。
(注:起始时间与结束时间是昌晖无纸记录仪根据当前选择的文件序号自动生成,时间框处于阴影显示时表示时间不能修改,时间框不处于阴影显示时可进行起始与结束时间的修改,若修改的时间超出曲线实际起始与结束时间的范围将出现错误提示。)
⑤文件名称:选择备份数据在U盘中的文件名。备份内容选择所有文件时,文件夹名的默认前辍是F+日期;选择单个历史文件时,文件名的默认前辍是DAT;选择报警记录时,文件夹名的默认前辍是ALM;选择掉电记录时,文件夹名的默认前辍是PWR;选择文件列表时,文件夹名的默认前辍是REC。用户可根据需求修改文件名称。
⑥操作按键:
a、按“切换”键可切换到其它显示画面。
b、按“备份”键仪表会出现提示“备份中”,当USB进度条走完,仪表会提示“备份完成”,如果进度条还没走完,按c、“取消”键仪表会提示“被取消”备份数据被终止。
d、无SD卡连接时,会提示无SD卡;有SD卡连接时,无提示,在显示状态栏有相应图标显示,无U盘连接时按“备份”键会提示无优盘;有U盘连接时,在显示状态栏有相应图标显示,所有文件自动备份到YR文件夹中。
注:在无纸记录仪数据备份画面中,点击各项可修改的内容,会出现一对话框,可直接选择对话框的内容或在对话框内进行修改,修改操作具体请参见无纸记录仪说明书,有些备份内容下面的参数会变为阴影提示,表示参数都不可设置。

昌晖仪表无纸记录仪型号较多,功能各异,欢迎大家到//www.e-cumulus.com/product/list_70.html深入了解这些产品
