直流屏应用问题解答

2021/1/12 16:07:39 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3544.html

10kV配电站经常涉及到直流屏的一些内容,电力仪表整理了几个直流屏应用中遇到的问题供大家思考和学习。

直流屏应用场景:10kV配电站、KYN28中置柜、弹簧储能操作。


问题1:目前直流屏电压主流是DC110V还是DC220V?

答:根据不同地区有不同的电压等级,比如浙江地区百分之九十都是DC110V,其他地区DC220V偏多。

问题2:主流Ah数是多少?每个Ah数对应柜体个数及尺寸?

答:建筑类的楼盘最大的是100Ah,DC220V,两面柜子2260高×800宽×600深(mm)。一台为充电柜,一台为电池及馈出柜。

问题3:落地式直流屏通常几个柜体及名称?距前后左右墙壁最小间距多少?

答:落地式在100Ah以内的都是两面柜子2260高×800宽×600深(mm),到65Ah以下含65Ah都是1面柜子2260高×800宽×600深(mm)。靠墙最小间距不能低于800毫米。

问题4:落地式柜底开沟型式如何?

答:根据柜子的尺寸槽钢100×10的固定。

问题5:多少Ah以下可以采用壁挂式,壁挂式需要几面箱体,安装高度如何?

答:40Ah以下含40Ah可以采用壁挂式的。比如40Ah,38Ah,33AH,24Ah都采用3面壁挂柜子,24Ah以下采用两面壁挂柜子。两面壁挂柜的高度统一680,10Ah可以用壁挂一体柜子尺寸为1000×560×260mm。

问题6:每个柜体按多少Ah考虑?

答:根据已完成的多个项目实际经验计算都按照4Ah计算的!

问题7:为直流屏供电的前端开关参数为?

答:100Ah 32A/3P;65ah 25A/3P。

问题8:以下几台28柜给出的直流屏方案是?

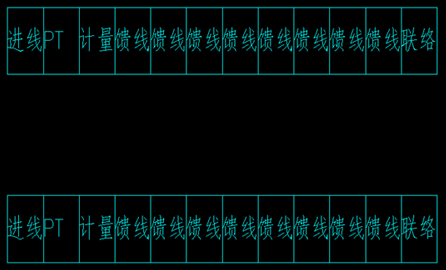

答:上图的配电房布置图,双排高压柜 ,每排一进线,1PT,1计量,9个馈线。如两排高压都在同一个配电室里可以配置80AH或者100Ah的1套两面柜子DC220V的直流屏 。
