CAMS3000系统现场控制站技术特点和硬件结构

2016/7/26 17:03:00 人评论 次浏览 分类:DCS  文章地址://www.e-cumulus.com/tech/350.html

CAMS3000系统现场控制站技术特点
1、冗余
CU3000主控制器、电源、I/O智能板卡、交换机通信接口都可以冗余配置。
2、分散隔离
CAMS3000现场控制站的I/O板卡都是智能型板卡,他将现场控制信号有效的分散到每个智能I./O板卡,降低主卡的负担,提高了板级运行状态检测和故障诊断能力。现场控制站内部采用CAN总线,取代了传统的并行总线,有效隔离了板卡故障。每个板卡均有隔离电路,隔离来自通道的干扰源。
3、维护方便
板卡带自诊断功能
现场控制站内所有的板卡均带独立CPU,每个板卡周期性地进行自诊断。
②板卡带状态指示
系统中主卡及I/O板卡上有电源指示、故障指示、网络通信等状态指示。
③所有板卡带电拔插
为了在DCS系统维护时拔插或更换故障板卡而不影响DCS系统的正常运行,系统中的所有板卡均可以带电拔插。

CAMS3000系统现场控制站硬件结构

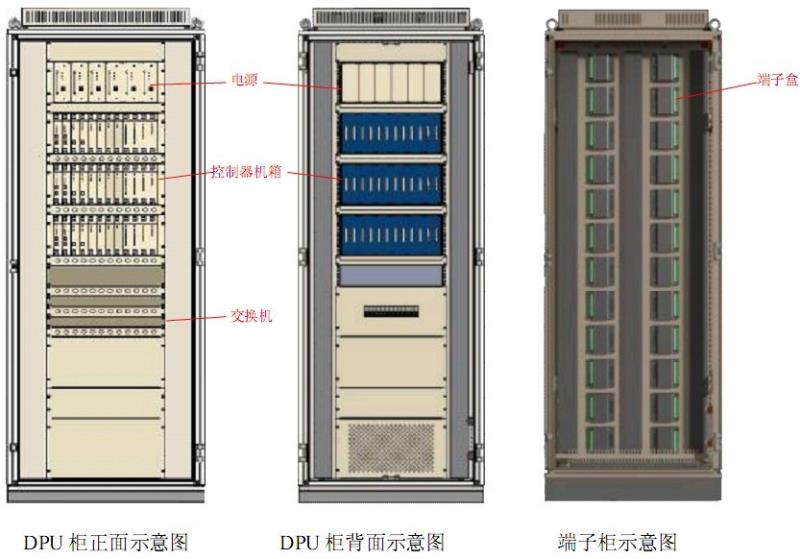

重庆工业自动化仪表研究所CAMS3000控制系统现场控制站内部结构示意图:

DPU柜示意图


典型的CAMS3000现场控制站物理结构为集中安装的机柜式结构,包括现场控制柜外壳和现场控制柜内部组件两个部分。现场控制柜中安装有:
1、风扇组件:完成DCS控制柜中的通风和散热。
2、电源组件:为控制器组件和I/O端子板组件提供电源。
3、控制器组件:完成CAMS3000现场控制站实时现场数据的采集和转换的智能单元。
4、I/O端子板组件:完成与现场信号的连接。

详细说明如下:
1、控制器组件(控制器机箱组件)
控制器组件安装在DPU机柜正面的上部,它是控制网络的中心,也是系统网络和控制网络之间的枢纽,是完成现场控制站实时现场数据的采集和转换的智能单元。控制器组件上有两个高速以太网接口,直接和系统网络通信,控制器支持冗余配置;控制器组件底板自带的控制系统为CAN总线系统,底板上带有2个CAN网络接口,用于扩展控制器组件用。
2、I/O端子板组件
在端子机柜的正反面均可安装两列导轨,机柜内一面最多可安装24块I/O端子板,一台机柜最多可安装48块端子板。
3、电源组件
电源组件放在DUP柜正面的上部,为控制器组件和I/O板卡提供电源。
