在推荐“SEB设置的PE导体最大允许长度查询表”之前，昌晖仪表先介绍辅助等电位联结(SEB)的作用、设置的目的、设置SEB的条件、SEB设置的设计实施方法和这些表格的来源等方面内容，希望对大家有用。
辅助等电位联结(SEB)的作用
1、发生故障但保护电器不能按规定时间内自动切断电源时，应在局部范围设置SEB。
2、在某些特定条件下，或对于特殊场所、特殊电气装置(如浴室、游泳池、I类和II类医疗场所、家畜养殖房舍等)，可设置SEB作为故障防护的附加防护。
应该指出，实施SEB可作为故障时防电击的后备防护或附加措施，但是考虑电气火灾及配电线路热效应防护等原因，故障时仍需切断电源。
设置辅助等电位联结SEB的目的
保护等电位联结的目的就在于故障时降低接触电压，建筑物进线处设置了保护等电位联结正是出于这一目的，但这并不能使该配电系统范围内任何部位故障接触电压都能降低到安全电压(交流50V或25V)以下。当无法保证在规定时间内切断电源或特定场合要求时，需要在这些范围内增加SEB，以达到这个目标。
设置辅助等电位联结SEB的条件
交流配电系统哪些部位需设置SEB，应按下面公式确定
R≤50V/Ia
式中：R为可同时触及的外露可导电部分和外界可导电部分之间，故障电流产生的电压降引起的接触电压的那一段线路的电阻，Ω；Ia为故障时保护电器在规定时间内切断电源的动作电流，A；50V为交流配电系统的特低电压，在某些特殊情况下，如1类和2类医疗场所，装有浴盆或淋浴的场所的1区内，应为25V。
通过公式R≤50V/Ia判断设置SEB的方法
1、当用电设备D处发生故障，从保护等电位联结(MEB)处的PD1配电箱到D之间的PE导体电阻值符合公式R≤50V/Ia时，则不需要再设SEB(校验时的Ia为QF2的动作电流)，如图1所示。

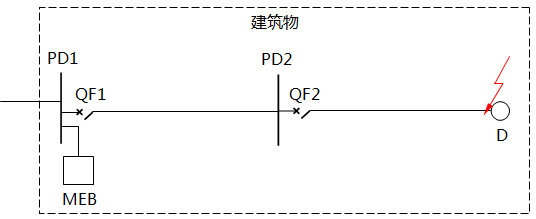

图1 校验SEB设置的配电线路示意图
2、当这段PE导体(PD1到D)的电阻R值不符合公式R≤50V/Ia时，则需要在PD2配电箱处或设备D处增设SEB。
3、若在PD2处增设SEB后，还需要校验PD2到D之间的PE导体的电阻值是否符合公式R≤50V/Ia，如不符合，还应在D处再增设SEB。
关于辅助等电位联结SEB设置的设计实施
配电设计中，要求按公式R≤50V/Ia校验增设SEB的部位和范围，由于按公式R≤50V/Ia校验计算量大且费时，设计中很少计算。为了帮助设计人员准确实施国家标准，又尽量减少工作量和时间，昌晖仪表按照公式R≤50V/Ia计算后编制成表格，电气设计人员按PE导体截面积和保护电器参数，就可查出线路的最大允许长度。
表格的编制方法
1、先将公式R≤50V/Ia中的电阻R用长度乘单位长度电阻表示，即
。公式中：RPE为从等电位联结点到故障点之间的PE导体的电阻，Ω；
为PE导体的单位长度电阻，考虑故障时温升的影响，按20℃时电阻的1.5倍计算，mΩ/m；LPE为从等电位联结处到故障点之间的PE导体的长度，m。2、将公式
代入公式R≤50V/Ia，经整理后得
，这个公式中的RPE即R≤50V/Ia中的R；公式中的“1000”是Ω和mΩ的变换。3、按公式
编制PE导体最大允许长度(LPE)表。①保护电器为断路器时，公式
中的Ia为瞬时脱扣器的额定电流或整定电流Iset3，考虑到动作的可靠性，取Ia=1.3×Iset3，代入公式编制的PE导体最大允许长度LPE列于表1(表1 用断路器瞬时脱扣器作故障保护、SEB校验的PE导体的最大允许长度)。②保护电器为gG熔断器时，切断时间t≤0.4s(用于Unom为220V，额定电流不大于63A的插座回路或额定电流不大于32A的固定设备的末端回路)，PE导体最大允许长度LPE列于表2(表2 用gG熔断器作故障保护、切断时间t≤0.4s的回路SEB校验的PE导体的最大允许长度)；切断时间t≤5s时，PE导体最大允许长度LPE列于表3(表3 用gG熔断器作故障保护、切断时间t≤5s的回路SEB校验的PE导体的最大允许长度)。
③保护电器为aM熔断器时，PE导体的最大允许长度LPE列于表4(表4 用aM熔断器作故障保护、切断时间t≤0.4s的回路SEB校验的PE导体的最大允许长度和表5(表5 用aM熔断器作故障保护、切断时间t≤5s的回路SEB校验的PE导体的最大允许长度)。
4、表1~表5只适用于一级放射配电线路，当为多级线路时，应按PE导体电阻值相等的原则，把2级(或3级)不同PE导体截面积的线路等效折算成一级线路的等效长度(方法是：将上级PE导体长度乘以下级PE导体截面积同上级PE导体截面积之比，再加下级PE导体长度，此即为等效长度)，即可应用表1~表5。
5、饲养家畜等场所对于SEB的设置有以下特殊要求：应在这些房屋、棚屋(如牛棚)的地面以下敷设网格间距约为150mm×150mm的金属网格作为SEB的一部分，至少应有两点和等电位端子可靠连接(依据标准为低压电气装置 第7-705部分：特殊装置和场所的要求/农业和园艺设施：GB/T16895.27-2012)。
应用示例
例1：建筑物引入配电线，接到PD1配电箱做保护等电位联结(MEB)，采用TN-C-S系统，如图2所示。从PD1到设备A，用PVC铜芯线，5×16mm2；保护电器QF12的瞬时脱扣器电流Iset3为500A，问接到设备A的线路长度超过多少需要增设SEB？若将保护电器改用gG熔断器(FU)，熔断体额定电流In为50A，线路最大允许距离为多少可不设置SEB?

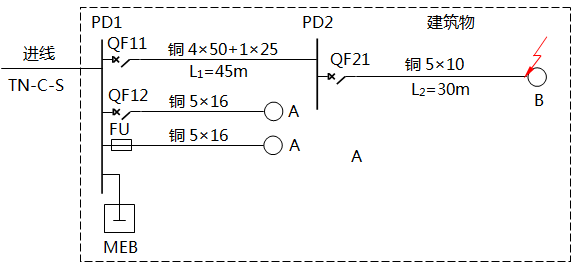

图2 配电系统设置SEB示例
解：QF12的Iset3=500A，线路的PE导体为铜芯16mm2，查表1，得最大允许长度为47m。即超过47m时需要设SEB。
采用gG熔断器(FU)，若要求切断时间t≤0.4s，In=50A，查表2，最大允许长度为80m，在此长度以内不需要设SEB；若要求切断时间≤5s，则查表3，最大长度可达124m，从本例可看出熔断器的优势。
例2：图2中，从PD1接到PD2的线路用铜芯PVC绝缘线4×50+1×25mm2，长度45m，QF11的Iset3为800A，问该线路末端即 PD2处是否要设置SEB?
解：QF11的Iset3=800A，线路的PE导体为铜芯25mm2，查表1，得最大允许长度为46m。实际长度为45m，刚好可不设SEB。
例3：图2中，从PD2接到设备B的线路为铜芯PVC绝缘5×10mm2，QF21的瞬时脱扣器电流Iset3为400A，线路长度30m。问设备B处故障时，该处是否需要设置SEB?
解：由于是两级配电线路，先将上级线路L1的PE导体折算成和L2的PE导体截面积相同的等效长度，再加上L2的实际长度，即等效长度为。
再按QF21的Iset3=400A，PE导体为铜芯10mm2，查表1可得，最大允许长度为37m，等效长度48m已超过37m，需要在B处设置SEB，也可以在PD2处设置SEB，此时由于L2长度为30m，小于最大长度37m，因此B处不需要再设置SEB，已符合要求。
不同保护电器时SEB设置的PE导体最大允许长度计算的内容就分享到这里，相信你在昌晖仪表网上的持续学习，对辅助等电位联结SEB设置和设计会有帮助！另外，低压配电设计中选用高性能、高可靠性电力仪表对提高配电系统档次、性能有帮助，欢迎您到//www.e-cumulus.com/product/list_78.html深入了解昌晖电力仪表系列。
