变电站接地连接方法和技术要点

2020/11/23 18:22:26 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3462.html

变电站接地在低压配电设计中属于关键设计内容,我国电气专家任元会在本文分享变电站接地连接方法和技术要点,供电气设计人员参考和使用。

1、中性点“一点接地”

①两台及多台变压器,采用TN及TT系统时,其中性点应直接接地,但不应在各台变压器中性端子处[见图1中的点(1)]实施接地,而应从中性点引出PEN母线到低压配电柜,将两台(或多台)变压器的PEN母线连接在一起后,再取一点如图1所示的点(2)进行接地。为适应引出馈线的需要,从点(2)设置一条PE母线。

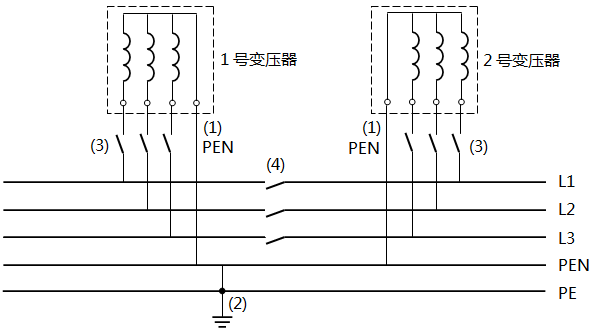

两台变压器中性点接地方法

图1 两台变压器中性点接地方法

②从变压器中性点引出的是PEN母线,即N和PE合并的状态,与三条相母线并列设置,必须对地绝缘,并应同相母线靠近,通常设置在同一封闭母线槽内。

③从变压器中性点到低压配电柜这段线为PEN,即N和PE未分离,并不影响接出的馈线采用TN-S系统,从图1看,从低压配电柜起分别引出N导体和PE导体的连接方法,是TN-S系统。
④从图1可知,由于PEN导体不允许插入任何开关电器,因此,变压器引出线上装设的电器、低压柜的母联[图1中的(3)和(4)]装设的开关或断路器应采用3极,而不允许用4极。

2、同一变电站引出不同接地系统的馈线

同一变电站可以引出不同接地系统的馈线,包括TN-S、TN-C-S、TN-C、TT系统,如图1和图2所示,条件是任何馈线应满足所采用的接地系统故障防护的技术要求,如建筑物内TN系统的故障切断时间和等电位联结、TT系统在规定时间内切断故障回路的可靠性保证。

3、同一馈线接地型式的改变

同一馈线的接地型式还可变换,但应符合以下原则:
①TN-C系统可以变为TN-S系统,整条馈线称为TN-C-S,如图2中的L11馈线。

图2 低压配电系统接出不同接地方式的馈线
②TN-S系统严禁再变为TN-C系统,也就是说,PE导体和N导体已经分离,不允许再合并为PEN导体,如果再合并为PEN,就把前面的TN-S系统否定了,变成两根并联的PEN导体的TN-C系统。那种把和PE导体分开以后的N导体再做重复接地的做法,以及分开后的N导体再同PE导体或设备金属外壳再连接的做法,是完全错误的。
③TN系统可以变成TT系统,如图2中的L13馈线,通常称之为局部TT系统。
④TT系统不可能变成TN-S系统或TN-C、TN-C-S系统。
⑤通用原则:PE导体和N导体一旦分离,不允许再合并;分开后的PE导体可以做重复接地和等电位联结,但分开后的N导体严禁与地或与PE再连接,必须采用和相导体相同绝缘的导线。

4、局部IT系统的连接

广泛应用于医院手术室的IT系统,是从整个医院的TN-S或TN-C-S系统取得的。如图2中的L12馈线,在某一配电回路装设1:1的安全隔离变压器,其二次侧任何一根导体不得与地连接。二次侧被视为系统的起始点,即电源点,形成电源点不接地的IT系统,其已经同整个TN 系统隔离,形成一种独立于整个TN系统之外的局部IT系统。
