民用建筑中的非消防电梯迫降及切非

2020/10/16 1:33:45 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3381.html

昌晖仪表对电梯迫降系统原理和接线、非消防电梯切非流程和切非点设置做介绍,总结民用建筑中的非消防电梯迫降及切非设计要点供大家参考使用。

一、电梯迫降

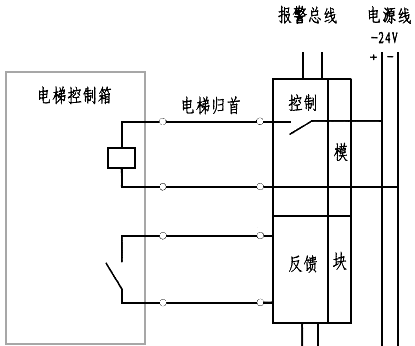

1、电梯迫降系统接线方法
消防电梯迫降一般是由电梯厂家提供迫降接口和反馈接口(在电梯控制柜内),由消防控制模块提供常开量输出,实现迫降。应由专业电梯施工单位进行安装、调试,不要自己接线,一旦失误,会导致电梯控制板损坏。
① 模块通到控制柜的2根线,接到消防迫降信号的两个端子上,电梯品牌不同,端子不同;
②控制柜输出的两根线,通到消防模块,一般由电梯消防联动继电器控制,当有消防信号时候,两根线就通了。

2、电梯迫降系统的工作原理

利用控制模块常开点来操作电梯,当发生火灾后,常开点闭合,电梯进行迫降指令,迫降到首层。
火灾时控制电梯归首
火灾时控制电梯归首

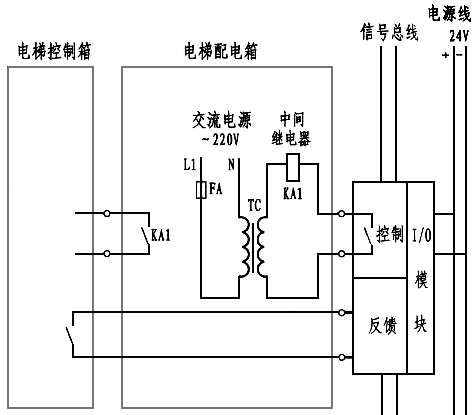

而电梯的消防开关则是与迫降点是串联的(平时是闭合的),当消防员打开电梯消防开关时,将破坏控制模块的闭合点,电梯恢复正常使用。
电梯的消防开关与迫降点串联


二、电梯切非

1、切非的流程
火灾时FAS向非消防电梯发出火灾报警信号,电梯接收到信号后,取消所有内呼、外呼命令,自动运行至疏散层,开门放人,停梯。上述动作完成后,电梯向FAS反馈“火灾命令执行完成”信号。FAS接收到电梯反馈的信号后,切除非消防电梯外部电源。
切非的流程

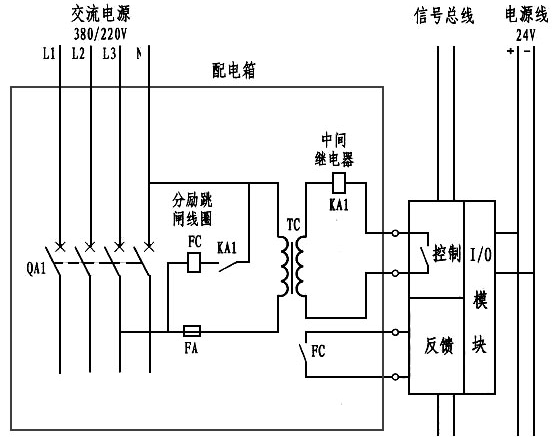

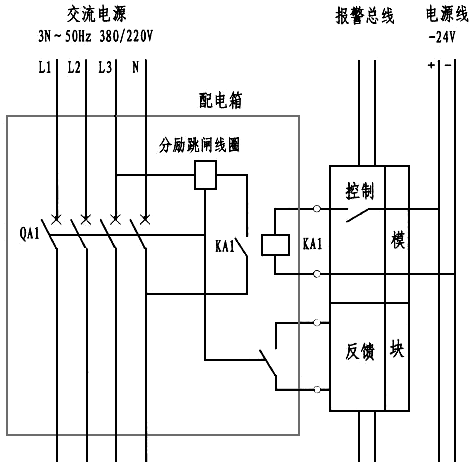

2、非消防电梯切非点设置

由于非消防电梯的配电干线电缆并不耐火,为防止救援人员触电,产生二次灾害,切非点不建议设置在电梯机房末端配电箱处。非消防电梯切非点推荐设置在配电干线的首端,当由变电所放射式供电时,设置在变电所,这样最大限度地避免非消防配电干线在火灾时仍然带电。
