PT二次线引出接线端子不够用怎么办

2020/7/3 13:46:33 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3188.html

各位搞二次的小伙伴一定遇见过PT二次线引出端子至其他回路引接时,接线端子不够用的问题(例如:某PT端子每相只有两个端子,但需要接3路以上的设备)。现场加端子不便时,接线端子会一团糟!!!

根据国网六统一标准:每个端子只能压接一根导线的要求,以及现场实际一个端子压接两根线时会出现松动,尤其不允许不同线径、硬线软线同时压接在一个端子。

QGDW1161-2014 线路保护及辅助装置标准化-设计规范
QGDW1175-2013-变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范
知识回顾:电压互感器文字符号为TV。


案例1:某线路PT(0.5/3P准确级)二次绕组设计院设计为三相电压至4处(保护,录波,PMU,远动采集),但只有两个接线端子,无法实现一个接线端子压接一根导线。

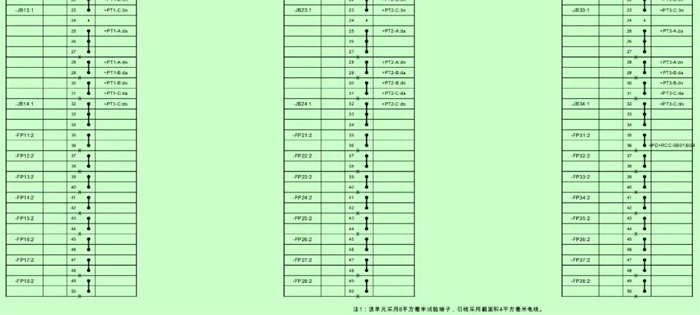

PT端子图

案例2:某220kV双母线PT,需要至线路保护,母线保护,发电机保护,录波,远动等共计9处,现场设计为每相三个接线端子,存在一个端子压接3根线的情况。

解决方案:
1、设计招标时要求保护柜的PT端子,每相要有2个接线端子,方便本柜电压往外并接。
2、若设计院设计为所有保护装置都从端子箱引接电压,需提前核实需要电压的装置,要求厂家出厂配线时电压接线端子数量大于需要电压的装置台数。
3、若设计院设计为电压端子从端子箱引接至中间转接端子柜,则要求转接端子柜厂家配够电压接线端子数量。
4、只能现场自己增加接线端子,如下图:

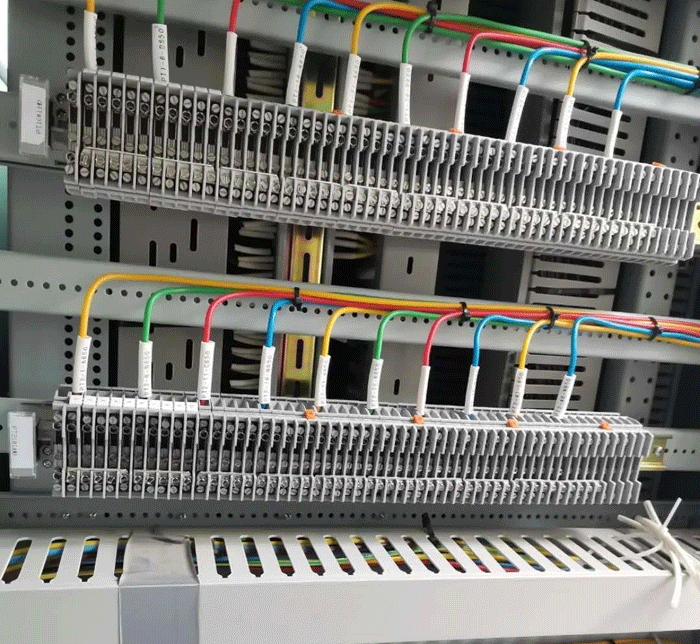

现场自己增加端子

【扩展知识】

跳合闸端子,尤其是跳闸端子一般会有不同装置来跳闸某断路器,则提前考虑跳闸端子多并接几根端子,满足一个端子压接一根导线的要求。
