如何选择10kV电缆电压等级

2020/6/26 3:33:46 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3172.html

我们在设计10kV系统时,10kV电缆电压等级有标注10kV,有标注6/10kV,8.7/10kV,8.7/15kV等多种类型 ,如何选择10kV电缆电压等级?昌晖仪表在本文回答这个问题。

1、衡量电缆的绝缘水平电压定义

10kV电缆绝缘水平常用几个电压值来衡量-U0/U(Um),如6/10(12);8.7/10(12)。昌晖仪表在本文解读如何理解这几个电压数值的含义:
◆U0为电缆设计用的导体对地或金属屏蔽之间的额定工频电压;(相电压)
U为电缆设计用的导体之间的额定工频电压;(线电压)
Um为设备可使用的“最高系统电压”的最大值。(线电压)

大家常说的系统10kV是指线电压。即U=10kV ;那么相电压U0=U/1.732=10/1.732=5.77kV,取整数为6kV;
Um指系统的最高电压,其定义为:在正常运行条件下,在系统的任何时间和任何点上出现的电压的最高值。不包括瞬变电压,比如,由于系统的开关操作及暂态的电压波动所出现的电压值。Um的定义就是稳态(持续)最高工频电压(线电压)。

2、10kV系统值为多少?

10kV系统的最高持续电压发生在什么情况下呢?发生在单相不接地系统中某一相接地故障时,系统持续运行,且甩负荷空载情况下。如在线路故障期间,负荷侧断路器首先开断,电源侧断路器开断前,线路则仍处于接地故障,此时线路的非故障相过电压倍数为:单相接地时过电压倍数X甩负荷过电压倍数=1.732x1.15≈1.99。所以10kV系统的Um值定为12kV。

3、10kV系统电缆绝缘电压值如何选取?

国家标准GB/T12706.2-2008将输配电系统划分为A/B/C三类,同时给出了三相系统电缆的推荐值
①A类:该类系统任一项导体与地或接地导体接触时,能在1min内与系统分离;
②B类:该类系统可在单相接地故障时作短时运行,接地故障时间在任何情况下不允许超过8h(10kV系统),任何一年的接地故障的总持续时间应不超过125h;
③C类:包括不属于A类B类的所有系统。

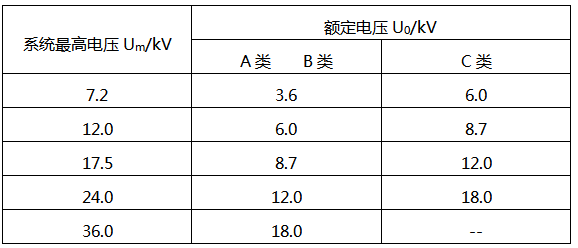

表1  国家标准推荐的U0电压值
国家标准推荐的U0电压值

《电力工程电缆设计规范》 GB50217-2018 规定:①中性点直接接地或经低电阻接地系统,接地保护动作不超过1min切除故障时,不应低于100%的使用回路工作相电压;②对于单相接地故障可能超过1min的供电系统,不宜低于133%的使用回路工作相电压;在单相接地故障可能持续8h以上,或发电机回路等安全性要求较高时,宜采用173%的使用回路工作相电压。”


所以,对于中性点直接接地或经低电阻接地系统,电缆最低的绝缘电压等级6/10(12)kV。对于单相接地故障可能超过1min的供电系统,最低相电压为6×1.33=7.98kV,根据表1中的电缆推荐电压等级,选用8.7kV比较合适,故可选用8.7/10(12)kV。


供电部门为了保证留有裕量,通常选用8.7/15kV电压等级电缆。
作者:盛小伟
以下谈谈个人看法,先不去讨论8.7/10(12)kV、8.7/15(17.5)kV产品是否有差异,仅就一些经验简单分享:
1、考虑系统接地方式(10kV不接地)、如果是国网项目、比如新建环网柜或者开关站(开闭所)电源引自变电站10kV侧一般是采用8.7/15kV等级;如果是满足网架结构(单环网、双环网),环网柜或者开关站(开闭所)之间联络的电压也建议采用8.7/15kV等级保证统一标准;包括用户10kV专线如果引自变电站10kV侧也建议采用8.7/15kV等级;

2、如果用户采用架空线(供电半径大)下火、末端环网柜或者开闭所馈线两侧电缆终端均以接地、如文章《如何选择10kV电缆电压等级》所说:在正常运行条件下,在系统的任何时间和任何点上出现的电压的最高值,不包括瞬变电压。比如,由于系统的开关操作及暂态的电压波动所出现的电压值,故可选用8.7/10(12)kV等级合适。


3、随着智能电网和配电网《十四五电力规划》推进、供电网格、单元更加清晰、通信网络更加完善、对电网调度更加敏捷,避免一些过电压情况的存在,届时个人认为采用8.7/10(12)kV等级也比较合适。
