怎样安装三阀组到罗斯蒙特差压变送器

2020/6/6 15:32:26 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/3109.html

部分客户买了罗斯蒙特差压变送器和三阀组后不会安装,昌晖仪表就给大家讲讲怎样安装三阀组到罗斯蒙特差压变送器。

三阀组与差变送器配套使用,两边的切断阀的作用是将正、负压测量室与引压点导通或断开;中间的平衡阀是将正负压测量室导通或断开。三阀组主要作用:在投用和停用差压变送器的时候,需要用到平衡阀。否则,差压变送器的量程一般很小,如果差压变送器的过载能力不强,很容易损坏。举个简单的例子:如果正常差压是50kPa,管道内的压力是1MPa。如果没有平衡阀,无论先投正压室,还是先投负压室,其膜片承受的差压都是1MPa,这会立马导致两边差压远远超过设定值,并因此导致膜片的损坏。

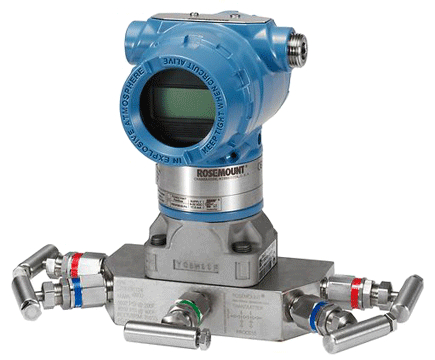

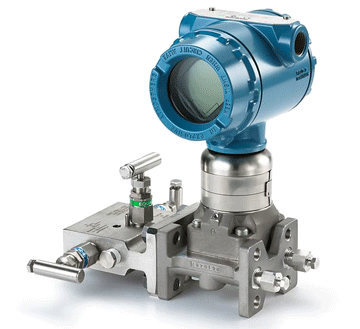

罗斯蒙特差压变送器三阀组安装图

罗斯蒙特3051S共平面压力变送器                   北京远东罗斯蒙特3051DP差压变送器
罗斯蒙特3051S共平面压力变送器                         北京远东罗斯蒙特3051DP差压变送器

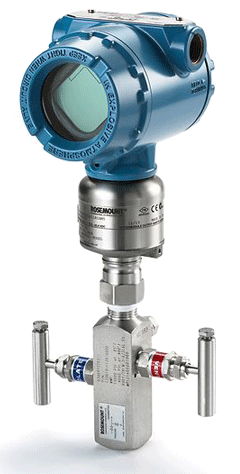

罗斯蒙特3051C型差压变送器             罗斯蒙特3051S直连式压力变送器
罗斯蒙特3051C型差压变送器                               罗斯蒙特3051S直连式压力变送器

三阀组到罗斯蒙特差压变送器的方法

1、把常规式阀组与罗斯蒙特差压变送器法兰对正。使用四个阀组螺栓进行定位。
2、手拧紧螺栓,然后按交叉模式逐渐把螺栓拧紧到最终扭矩值。完整的螺栓安装说明和扭矩值请参阅压力变送器说明书的“法兰螺栓”。在完全拧紧时,螺栓应穿入传感器模块外壳的顶部。
3、按照差压变送器的最高压力范围对组件进行泄漏检查。

一体化阀组安装到罗斯蒙特压力变送器变送器的方法

1、一体化阀组仅与3051T在线安装式变送器结合使用。
2、一体化阀组组装到3051T在线安装式变送器时,应涂螺纹密封剂。

阀组分为二阀组,三阀组,五阀组,都可以使用在罗斯蒙特变送器上面,以上的方法就是如何安装三阀组的知识,希望对大家有用。
