吹扫装置安装注意事项

2020/6/4 1:35:02 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/3100.html

吹扫装置典型应用中,正确安装吹扫装置是保证控制精度的基本要求,昌晖仪表总结了吹扫装置安装注意事项供仪表工参考和借鉴。
吹扫装置
1、请选择适合的位置安装流量吹扫装置,以确保流量计吹扫装置调试,清洗,拆卸方便。

2、由于吹扫装置浮子流量计上安装磁耦合传递系统,因此确保其他工作设备产生的干扰磁场不影响流量计的测量结果。
3、安装时,要确保流量计吹扫装置稳定,应在适当的位置加固定支架。
4、吹扫装置安装尺寸:不能超过给定尺寸太多或太少,以避免拉伸和压力力作用在吹扫装置上。

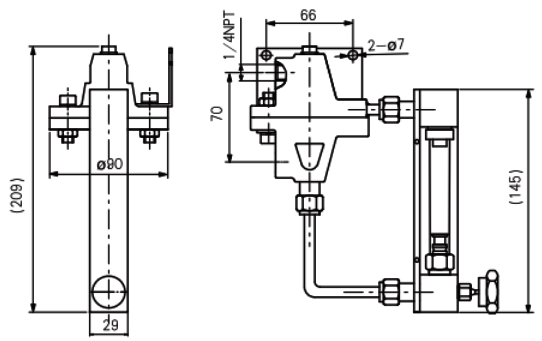

配置玻璃管浮子流量计/恒定入口压力恒流阀的吹扫装置外形尺寸
配置玻璃管浮子流量计/恒定入口压力恒流阀的吹扫装置外形尺寸

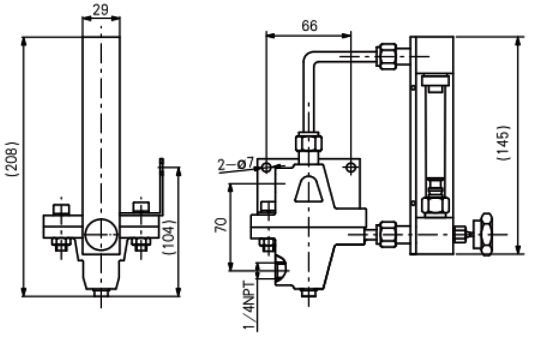

配置玻璃管浮子流量计/恒定出口压力恒流阀的吹扫装置外形尺寸
配置玻璃管浮子流量计/恒定出口压力恒流阀的吹扫装置外形尺寸

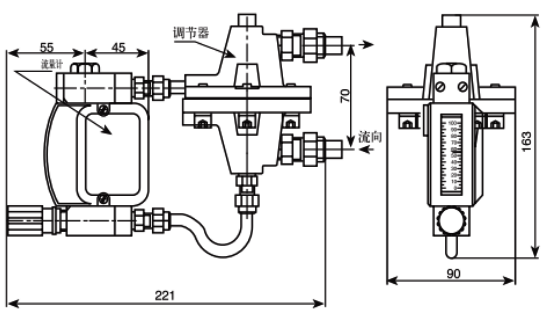

配置金属管浮子流量计/恒定入口压力恒流阀的吹扫装置外形尺寸

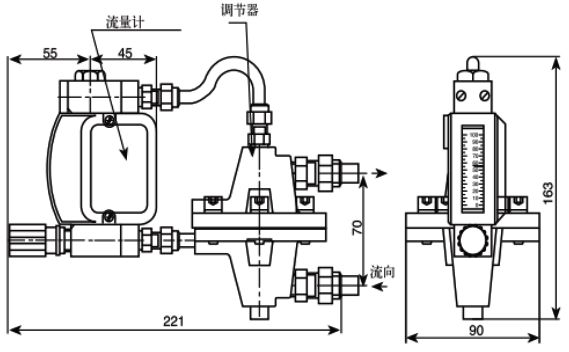

配置金属管浮子流量计/恒定出口压力恒流阀的吹扫装置外形尺寸
配置金属管浮子流量计/恒定出口压力恒流阀的吹扫装置外形尺寸

5、当液体介质内含有铁磁微粒时,一定要在仪表前将磁性颗粒过滤掉。

6、一定要确保介质的流向与流量吹扫装置要求的方向相同,在安装仪表时,要把微调针阀全部关闭。
7、投运前请将管道排空,吹扫干净,以免产生冲击作用,应缓慢打开阀门调整到工作压力,应通过调整阀门的开度改变流量,防止浮子被冲击,从而损坏测量部件。
