和利时MACS-K系列DCS系统硬件介绍

2019/11/4 0:49:28 人评论 次浏览 分类:DCS  文章地址://www.e-cumulus.com/tech/2773.html

本文和大家分享学习和利时MACS-K系列DCS系统过程中的随笔及感受,后续将不断更新相关内容。笔者计划从整体网络结构、硬件系统、软件系统的主线,由宏观认知到具体实际应用,系统化的学习DCS系统。希望能与大家交流学习中的经验、难点、困惑等。

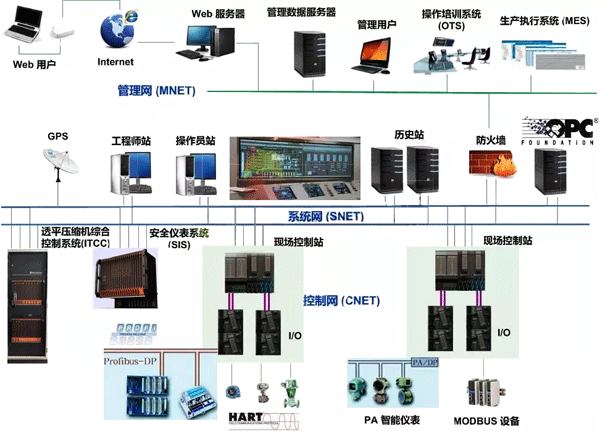

和利时MACS-K系列DCS系统网络从上至下由管理网(MNET)、系统网(SNET)、控制网(CNET)三层构成。管理网(MNET)为可选则配置,主要用于和第三方系统通讯(MES、OTS等)、WEB发布,实现数据共享和管理。系统网(SNET)为DCS系统内部网络,主要用于控制站、操作员站、工程师站、历史站之间的数据通讯,同时还可与和利时SIS系统、和利时ITCC系统共同组建网络,形成一体化控制系统。控制网(CNET)为DCS系统控制器与I/O卡件、第三方DP设备之间的数据通讯,用于数据采集上报、控制指令下达,设备诊断等。

和利时MACS-K系列DCS系统

和利时MACS-K系列DCS硬件系统主要由操作员站、工程师站、历史站、现场控制站、网络交换机组成。


操作员站顾名思义主要用于操作人员对工艺过程进行监视和操作。具有过程数据实时显示、系统报警、过程报警、操作指令下达、操作记录、报表读取与打印等。操作员站的数量可根据工艺装置大小及操作岗位设置配置。


工程师站主要由仪表工程师使用,一般安装在专门的仪表工程师室内。除具有操作员站功能外,还有具有工程组态、工程下装、算法监视、变量强制等功能。


历史站主要用于过程历史数据、历史报警信息、历史操作记录存储;作为时钟源向控制站进行时钟同步。一般安装在仪表工程师室内,若配置机架式服务器也可安装在机柜中。MACS-K要求配置互为冗余的两台历史站,对于小型项目也可有工程师站兼做一台历史站。


现场控制站主要用于进行现场数据采集及输出、控制算法执行、I/O系统诊断及报警、过程数据报警等。现场控制站由电源设备、主控制器单元、I/O设备(模块、底座、端子板)、通讯设备(I/O-BUS设备、网桥/网关设备)、预制电缆(供电电缆、电源监测电缆、控制网总线电缆、时钟同步电缆、DB37信号电缆)。


网络交换机主要为控制网上设备提供数据交换。MACS-K要求配置两台交换机,以构成冗余的系统网络。网络交换机的端口数量可根据网络结点数量选择。
