压力表安装维修要点和保养要点[德国WIKA资料]

2019/10/23 11:33:35 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/2752.html

压力表安装维修要点源于德国WIKA技术资料,同样也适用于国产压力表,仪表工在安装、维修和保养压力表时本文可作为技术规范使用。

1、安全

①安装、调试和使用前,确保所选的压力表的测试范围、设计以及适用于规定测量条件的浸湿材料(腐蚀)均符合应用要求。为了确保检测的准确性和长期稳定性,必须遵守相应的负载限值。
②仅允许车间管理者授权的人员对压力表进行安装、维修和保养。
③对于危险介质,例如氧气、乙炔、易燃或有毒气体或液体、制冷设备、压缩机等,除了需遵守所有标准法规外,还需遵循适当现行准则或法规。
④外部起火后,传压介质可能发生泄漏,特别是软钎料焊接处。在设备重新投入使用前,必须对所有压力表进行检查,如有必要,将其更换。
如未遵守相关规定,可能会导致严重人身伤害和/或设备损坏。

2、压力表机械连接

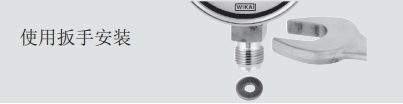

①符合压力表通用技术规范(例如EN 837-2)。旋入压力表时,严禁对压力表表壳或接线盒施力,仅可通过专用扳手头(使用适当工具)施加所需的力。
压力表安装

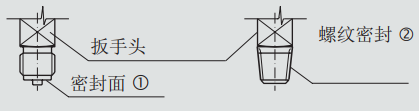

②要正确密封压力表的平行螺纹接头,必须使用合适的密封环、密封垫圈或异型密封件。使用螺纹辅助密封材料(例如,聚四氟乙烯密封带
 (EN 837-2) 密封锥形螺纹(例如,NPT螺纹)。
压力表密封圈使用
所用扭矩取决于所使用的密封件。建议使用夹紧插座或联管螺母连接仪表,这样更便于定位压力表。在压力表上安装爆裂泄压装置时,必须采取措施防止其被杂物和灰尘堵塞。对于安全压力表(参见表盘上的符号k),必须确保在爆裂泄压背板后方留出至少15mm空间。

③安装点的相关要求
如果压力表连接线的刚性不足,从而无法进行无振动安装,则应使用管状立柱支架将其固定(可通过弯曲毛细管)。如果采取适当的安装方式仍无法避免振动,则应使用充液压力表。仪表应采取适当保护措施,以防止灰尘以及环境温度发生较大波动对其产生影响。

3、压力表允许环境温度和工作温度

安装压力表时,必须考虑到对流和热辐射因素的影响,温度严禁偏离允许的环境温度和介质温度范围。必须注意观察温度对显示精度的影响。

4、压力表储存

安装前,请勿拆开压力表的原始包装。储存时,应避免仪表外部受损。
储存温度范围:-40~+70℃。
避免仪表受潮和进灰。

5、压力表维修和保养

该仪表无需维修。应定期对压力表进行检查,以确保压力表的测量精度。必须由合格的技术员使用正确的设备进行检查或重新校准。
拆卸时,需关闭补偿阀(若装配)。
警告:
压力表拆卸后,其中的残留介质可能会对人员、环境和设备造成危害。需采取充分的预防措施。
