仪表工初次实战DCS项目(连载二)

2019/3/19 19:45:32 人评论 次浏览 分类:DCS  文章地址://www.e-cumulus.com/tech/2408.html

昌晖仪表将一个75t/h锅炉DCS项目实施过程记录下来,希望仪表工通过实例把理论与工作实践结合起来, 以达到融会贯通独立实施一个自动化项目的目的。本文是仪表工初次实战DCS项目连载的第二部分。

◆分配操作员站
一般来说,每台主要生产设备配一台操作员站。因此本应用配5台操作员站,再加一台工程师站,有的系统需要配置冗余服务器,那就应该选用配置高一些的计算机来担任,如果有需要还应该配备打印机。当需要与其他系统通信时,就应该配备相应的通信设备,比如串口卡等,为了防止其他设备对主控系统的干扰及损坏,大都采用通信的方式进行数据交换,也就是说其他系统不能接到底层的机柜或者主控单元中,要通过操作员站或者工程师站来进行数据交互。

晖仪表曾经做过一个项目,在控制系统之外,还有水冷壁振打系统,它是在锅炉停运以后,利用超声波方式,来清除水冷壁上面结垢的设备,由于不是主控系统厂家的设备,因此把它单独接到一台通信机上,通过外接软件来完成监视功能。一般还会有与DEH系统的通信,因为DEH系统往往是单独的,可以通过串口通信的方式把一些重要数据比如转速、阀门开度、目标转速、升速率等接入控制系统。


还有一些通信必须使用硬接线的方式接入控制系统,也就是直接接入控制机柜的卡件中,参与系统控制,比如电气系统的停机跳闸信号等。


◆绘制网络系统图

好了,假如你自信前面的工作已经完成了,就开始进行下一步工作,画配电系统图和网络系统图。配电系统图的内容包括整个控制系统的电源及接地系统的详细内容,包括进入系统的电源、系统内的电源接线原理、还有系统接地原理。这是很重要的内容,因为设备到现场以后,电源的接入是由施工人员实施的,电源是否稳定直接影响系统的稳定运行。

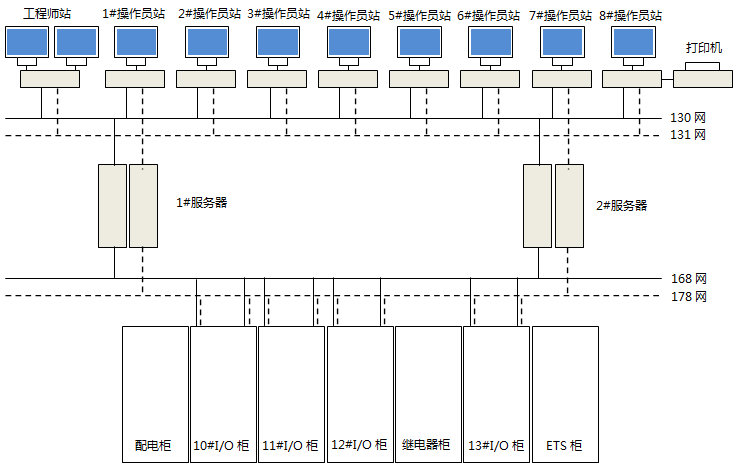

同样的,网络系统图表示的是系统设备的网络连接,一般系统都是两层网络连接,这里要具体描述每一台计算机的网络位置和IP地址等信息,如有其他连接方式应明确指出。如图1所示。

网络系统图

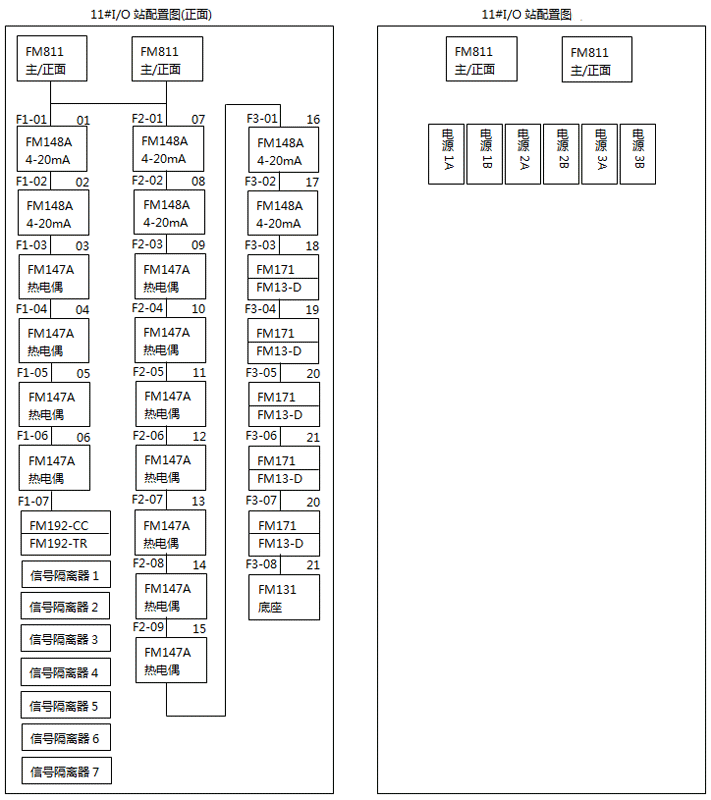

网络系统图里也可以包含每个控制单元的模块分布图,用来表示前端采集数据的每个I/O卡件的具体位置及总线连接方式。如图2所示。
DCS系统模块分布图
关于仪表工初次实战DCS项目连载的第二部分就分享到这里,期待您继续关注“仪表工初次实战DCS项目连载三”
