V流量计选型所需工艺参数及选型要点

2019/2/20 1:43:12 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/2377.html

V流量计也属于一种差压式流量计(由V形锥流量传感器和差压变送器组成),昌晖仪表在本文分享V流量计选型所需工艺参数及选型要点,帮助仪表工正确选用V流量计。

V流量计选型所需工艺参数

1、流体名称
2、管道内径(单位:mm)
3、选用V锥流量计的型式(法兰型、直接焊接型和对夹型)
4、V锥流量计在工作状态下和标准状态下刻度流量单位(kg/h,t/h,m3/h,Nm3/h)
5、V锥流量计常用流量
6、V锥流量计在工作状态下和标准状态下(介质为气体时应该说明流量的状态)的最小流量、最大流量
7、工作压力(绝压和表压,单位:MPa)
8、流体最高、最低、常用的温度温度(单位:℃)
9、在工作状态下和标准状态下(介质为气体时应该说明流量的状态)的流体密度(单位:kg/m3)
10、流体粘度(单位:Pa.s)
11、相对温度
12、气体成分容积百分比(用于二种以上的混合气体)

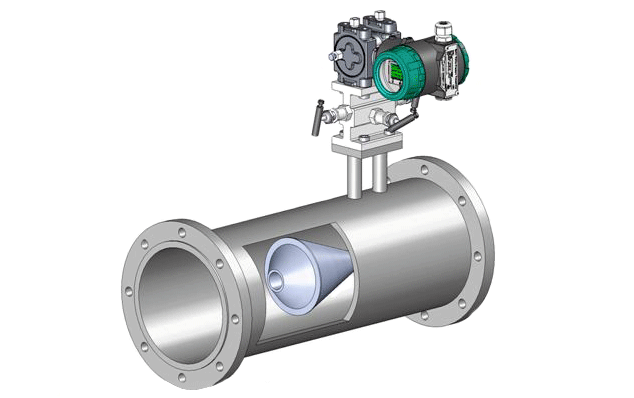

V锥流量计
八个V锥流量计选型要点

1、V锥流量计设计选型需获得用户工艺详尽、准确的参数,或设计院的差压式流量计选型规格书。
2、根据介质理化特性、使用工况、精度、安装要求等进行V锥流量计选型。
3、根据介质的种类、温度、压力、腐蚀性等要求选取流量计对应的管道、法兰、锥体、取压方式而进行V锥流量计的材质选型。
4、根据介质的温度、流量和压力选取流量计管道的公称直径、壁厚、管法兰的压力等级、密封面、连接形式而进行V锥流量计选型。
5、根据介质的温度、压力和粘度、是否脏污等特点,选择取压方式及取压连接件的材质和等级而进行V锥流量计选型。
6、根据以上的选型的组合,就得出该V锥流量传感器的型号。V锥流量计结构尺寸可从厂家尺寸表里查到,是否带配对法兰、螺栓螺母垫片、阀组等附件,需在备注栏里说明,安装直管段基本要求按直管段要求进行。
7、V锥流量计的设计计算利用所有的工艺参数和选择合适的β值,进行计算,取得理想的差压值、量程比和压损。
8、为方便V锥流量计配套差压变送器,建议刻度差压值选在10-30kPa范围;对于低流量只可能将差压选在0.5kPa以上;若选用双法兰差压变送器取压,差压尽可能选在3kPa以上。
