这种产自普罗米修斯公司的仪表用消防箱你见过吗?

2018/12/21 18:29:24 人评论 次浏览 分类:过程控制  文章地址://www.e-cumulus.com/tech/2307.html

偶遇某厂球罐区根部阀安装普罗米修斯公司仪表用消防箱,笔者拍了几张照片,供仪表工了解和学习仪表设备用消防箱。

化工行业罐区往往存在易燃易爆安全隐患,笔者拍照的地点为某厂球罐区,为便于仪表工深入了解仪表用消防箱,首先对现场工况做简单介绍:

①球罐内的介质为饱和液化气,远传仪表信号送至现场远程终端单元RTU,RTU通过RS485口接入罐区DCS系统,在DCS系统上实现数据采集、信息处理、,过程控制、过程报警及联锁保护功能。
②球罐罐根阀采用电液动O型球阀(配丽水中德石化设备有限公司ZDY型电液一体化执行器),带防火罩,防火等级API6FA,泄露等级CLASS VI。
③联锁方案:球罐上超声波液位开关、雷达液位计、伺服液位计的高高液位信号在DCS内做三取二联锁,当液位高高时输出信号切断球罐入口的紧急切断阀。
球罐区防火堤外及控制室辅操台上设置紧急切断阀联锁按钮,当球罐液位高高报警或发生火灾时,操作员能够遥控或就地手动关闭紧急切断阀。

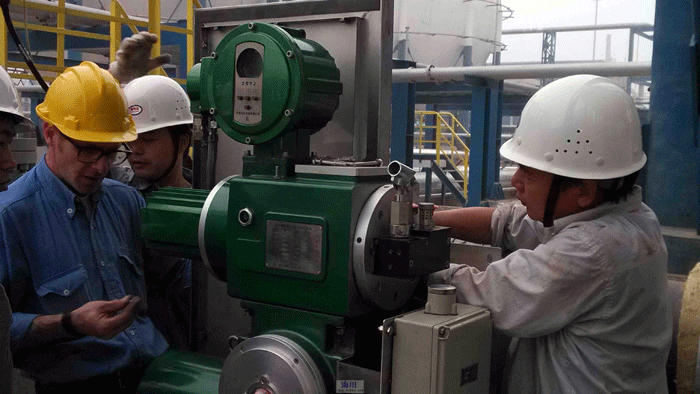

球罐根部电液阀消防箱

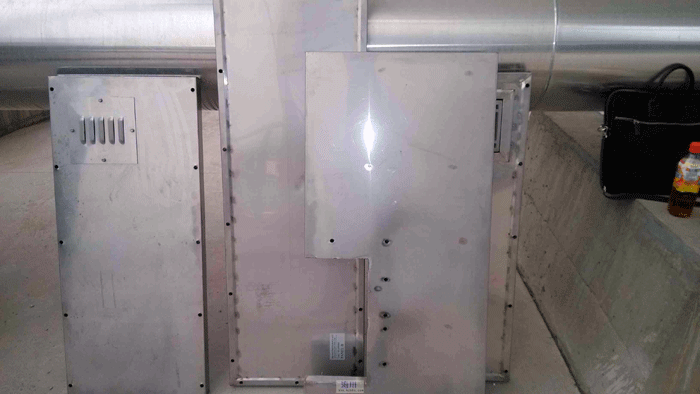

安装中的阀门消防箱

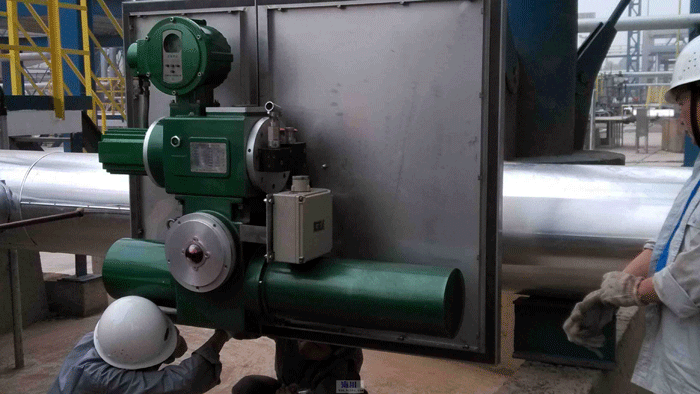

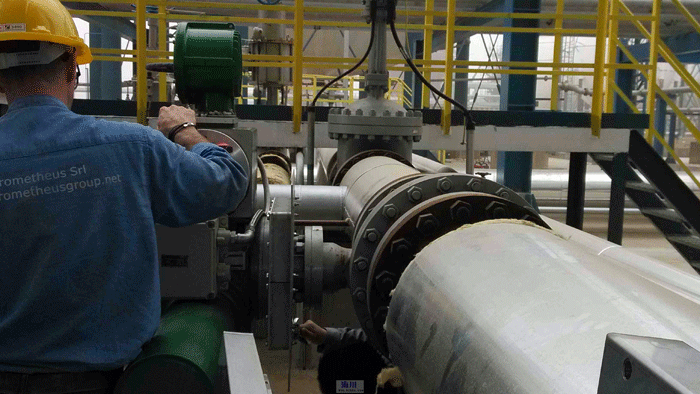

电液阀

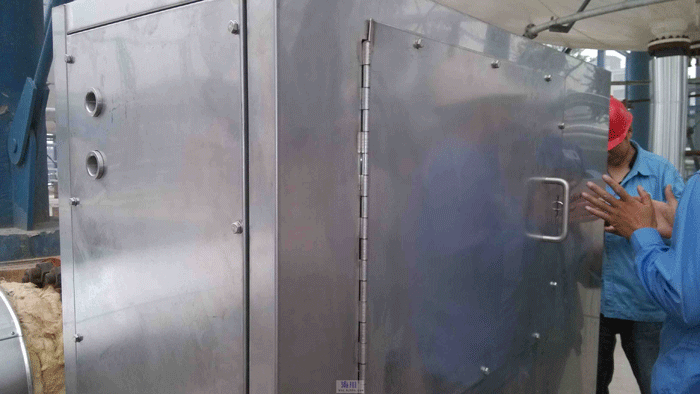

仪表用消防箱

仪表用消防箱前面板
图中正在安装的是普罗米修斯公司生产的仪表用消防箱,昌晖仪表在下面对仪表用消防箱做一科普介绍。


仪表用消防箱使用范围

仪表用消防箱在气动和电动执行器、控制阀、控制面板、存储罐、导线管、接线盒、控制台都有使用。具体来说是这样的:
①可以在消防箱上开设位置指示器,手动泵手柄,离合器,阀杆和手轮出口。
②可按客户要求在指定的区域安装电动机气动螺纹连接,并对相应区域进行隔热加强。
③可按客户要求安装能移动单个隔板或整个消防箱的机关设备。
④在对防护装置进行定期维护和检查期间,不需关闭在运行的设备,消防箱也可以很容易的拆除和重装。
⑤每个仪表用消防箱经过编码,消防箱编码、客户名称及被保护设备编码均刻在消防箱上不锈钢标签上。
⑥每个仪表用消防箱均配置有一本专用的安装手册。

仪表用消防箱消防箱性能

为保证受保护的设备部件在消防要求的时间内的完全正常运行,即便是发生碳氢化合物火灾或爆炸的极端情况下:
抗池火(翻滚状火焰,碳氢化合物燃烧引起)-抗1100℃高温,符合UL 1709和碳氢化合物火灾消防标准;
抗喷射火(喷射状火焰,碳氢化合物燃烧引起)-抗1300℃高温,符合OTI 95634和ISO22899-1消防标准;
抗爆炸产生的2.9bar高压。

仪表用消防箱设计

仪表用消防箱设计采用三维设计方案,根据客户提供给普罗米修斯公司的准备安装消防箱的设备部件的技术图纸,来决定使用的消防板的最小厚度,以确保仪表用消防箱在消防要求的时间内及火灾情况下确保设备部件功能。消防箱的大小取决于被保护设备的大小,因此需要保护设备部件越大,消防箱也越大。

消防箱认证

普罗米修斯公司消防箱或消防套驱动符合现行行业严格的质量认证(挪威船级社和劳氏船级社共同认证):
挪威船级社(DNV)颁发的符合UL 1709消防标准证书;
劳氏船级社颁发的符合UL 1709消防标准证书;
挪威船级社颁发的符合OTI 95634e ISO22899-1放喷射火标准证书;
挪威船级社颁发的抗爆炸引起的2.90bar高压证书;
