差压变送器、压力变送器无输出的原因及维修实例

2018/8/2 5:25:58 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/2120.html

压力变送器差压变送器在工作中无输出是仪表维修工经常会遇到的故障现象,昌晖仪表结合现场变送器应用维修经验分享压力变送器和差压变送器无输故障的检查和处理方法。

压力变送器无输的故障原因
1、压力变送器与显示仪表配套使用时,如果显示仪表没有显示,应该先判断是压力变送器没有输出,还是显示仪表有故障,用万用表测量压力变送器的输出端,看其是否有4-20mA电流输出。如果与信号隔离器及DCS配用时,可用万用表测量电流来判断。
2、变送器无输出,首先应检查24V供电电源是否正常;如果24V电源及供电正常,但压力变送器仍无输出,就应检查电源线是否接反,信号正负极是否接错,接线正确,就要检查整个回路中是否有断线故障。
3、以上检查都正常,有可能是变送器的硬件有故障。压力变送器的电路板损坏,直接造成无电流输出;压力变送器过载或超压,导致压力变送器测量部件损坏,也会出现无输出电流;变送器现场表头损环,也会出现变送器无输出,直接用两根线把表头短路,短路后能正常,说明表头损坏。液晶表头无显示,先检查LCD板.再检查电路板;仍无输出,再检查EMI板及电路板。

压力变送器、差压变送器无输出的检查及处理方法

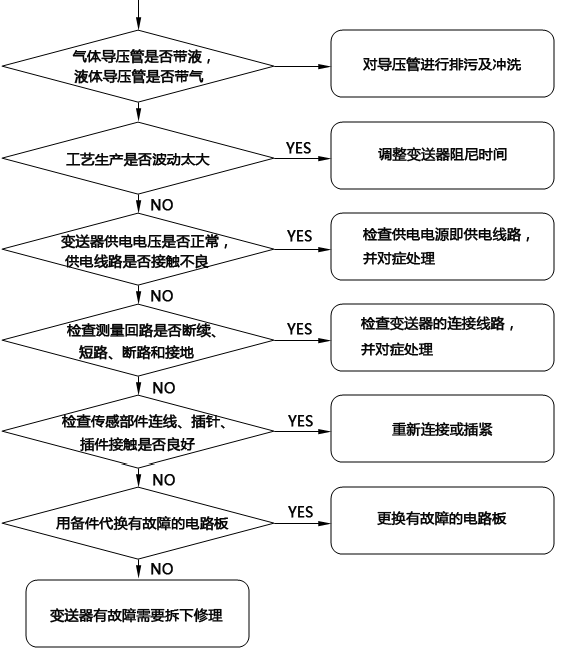

为便于仪表维修工迅速排查故障,昌晖仪表将压力变送器无输出故障检查流程以图文方式分享给大家,如图所示。

压力变送器无输出故障检查流程

压力变送器无输出维修实例

[实例1]LT-S103液位使用差压变送器测量液位,显示一直没有变化。
[故障检查]观察DCS历史曲线,液位曲线一直没有变化。怀疑差压变送器堵塞,拆下变送器法兰,将膜盒部分清洗干净,发现膜片已损坏。
[故障处理]更换差压变送器,进行零点校正迁移后液位显示正常。
[维修小结]本例测量介质中含有固体颗粒,容易使液位变送器堵塞,因此,开始判断故障是由于膜盒上附有结晶物产生的。实际上膜片也被腐蚀损坏。

[实例2]EJA110A差压变送器开箱后送电,显示“Er.01”。

[故障检查]根据说明书知道,“Er.01”表示膜盒损坏,新表膜盒就坏,不可能吧。打开表壳检查,发现驱动板连接放大板的接线插头未插上。
[故障处理]重新插上后差压变送器恢复正常。
[维修小结]出厂不插线是不可能的,估计是运输时的振动把插头振掉了。该型变送器由四块电路板组成,分别是驱动板、电源板、放大板、液晶板,该型号变送器的电路板是通用的,可以互换使用,只需要根据现场实际修改量程即可。
