低流量测量方案中低流量超声波液体流量计大显身手

2018/7/31 2:49:00 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/2117.html

各行各业越来越多的公司试图转向低流量解决方案,特别是化工和食品制药市场,持续生产、减少浪费、减少停机时间和更高灵活性等趋势备受关注。但低流量方案的流量控制和测量成为一大难题,那你知道吗,低流量超声波液体流量计可以大显身手了!

化工与食品制药行业中,有大量适用于1英寸管径或更大尺寸的超声波液体流量计应用,而且方案也很容易找到。但寻找更小管径尺寸的解决方案明显困难很多。

传统超声波流量计适用多普勒效应或传输时间测量,实际上,这些技术仅适用于大孔径尺寸的应用。但是,用于流量低于1500ml/min甚至200ml/min的超声波液体流量计情况如何呢?

低流量测量困难重重
基于现实条件和技术复杂性,该特定流量区域不存在很多测量原理可选择,特别是超声波流量计。因此,巨大的挑战是在超小直径管中找到可以使用超声波的解决方法。

布琅轲锶特与TNO(荷兰应用科学研究组织)密切合作,成功开发了创新的低流量超声波液体流量,用于测量液体体积流量,流量范围从4-1500ml/min,不受液体密度、温度和粘度影响,精度为1%FS±1ml/min。
低流量超声波液位流量计的传感器盘和传感器管
传感器盘和传感器管


低流量超声波液体流量计超声波技术是如何工作的?

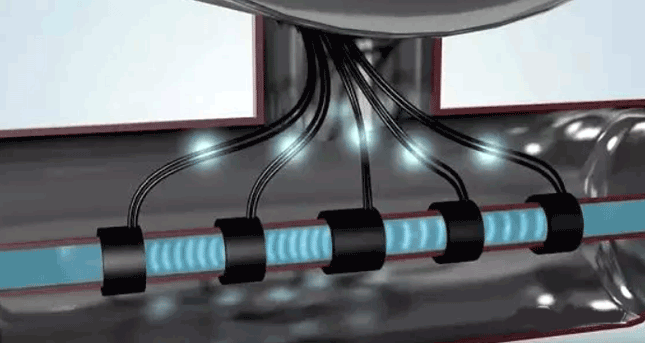

低流量超声波液体流量计在内径为1.3mm,无障碍物或死区的不锈钢直管中完成测量。传感器管外表面分布着多个圆盘形的能量转换器,其通过径向振荡产生超声波。每个转换器可以发送和接收,因此所有上行和下行组合都被记录和处理。通过精确测量每个记录之间的时间差(纳秒级别),来计算流体速度和声速。

通过了解这些参数和精确的管路横截面,低流量超声波液体流量计能实现液体体积流量的测量。该流量计的独特之处在于它能测量声音的实际速度,意味着该技术不受流体特性影响,无需使用实际流体来进行校准。此外,声速可以用作流量计中流体类型的指标。

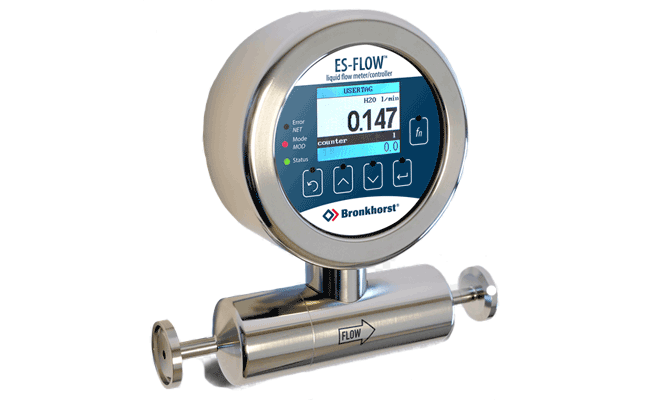

低流量超声波液体流量计
低流量超声波液体流量计特点
1、传感器适用多种液体
许多公司需要对工艺条件进行调整,会使用到各种液体,如添加剂或溶剂。由于低流量超声波液体流量计技术不受流体特性影响,因此变换液体无需重新校准。也可以测量非导电液体,例如除盐水。
2、易于清洁并降低堵塞风险
清洗过程常是非常耗时的。由于传感器采用直管设计,无死区,降低颗粒堵塞仪器的几率。可在几分钟内完成清洁,因此停机时间是很短的。
3、对振动干扰不敏感
因为不依赖于频率或旋转,超声波测量对振动不敏感。无论流体为层流还是湍流,都不影响测量的效果。
4、集成PID控制器,快速响应
在电路板上集成的PID控制器可用于控制阀或泵,基于响应速度快,用户能够建立起一个完整、紧凑的控制回路。
