电力直流电源该用直流110V还是直流220V

2018/7/16 14:03:26 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/2082.html

直流电源系统在电力控制中是不可或缺的,那么电力直流电源该用直流110V还是直流220V?昌晖仪表工程师结合DLT5044-2014《电力工程直流电源系统设计技术规程》的规定及现场应用情况,在本文回答这个问题。

电力直流电源选用直流110V和直流220V的基本原则
1、专供控制负荷的直流电源系统电压宜采用110V,也可采用220V;

2、专供动力负荷的直流电源系统电压宜采用220V;
3、控制负荷和动力负荷合并供电的直流电源系统电压可采用220V或110V;
4、全厂(站)直流控制电压应采用相同电压,扩建和改建工程宜与已有厂(站)直流电压一致。
5、在正常运行情况下,直流母线电压应为直流电源系统标称电压的105% 。
6、在均衡充电运行情况下,直流母线电压应满足下列要求:
①专供控制负荷的直流电源系统,不应高于直流电源系统标称电压的110%;
②专供动力负荷的直流电源系统,不应高于直流电源系统标称电压的112.5%;
③对控制负荷和动力负荷合并供电的直流电源系统,不应高于直流电源系统标称电压的110%。
7、在事故放电末期,蓄电池组出口端电压不应低于直流电源系统标称电压的87.5%。

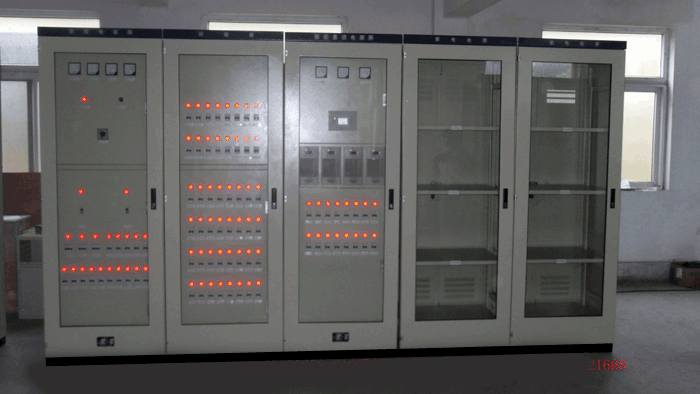

电力直流电源系统(直流屏)

直流电压110V优点
1、蓄电池的个数和220V相比减少一半,因而降低了蓄电池组本身的造价,也减少了蓄电池室的建筑面积。
2、直流系统电压低,对比绝缘的裕度大,能减少直流系统接地故障的机率,因此,直流电压采用110V,在一定程度上能提高直流的可靠性。
3、直流回路的继电器和接触器触点断开时,对所连接的回路能产生干扰电压,危及微机保护装置等电子设备的安全运行,干扰电压的幅值和直流电压成正比,直流电压110V时,可降低干扰电压的幅值。
4、直流电压采用110V,对运行人员比采用220V有安全感。
5、直流电压采用110V,中间继电器的线圈的线径可选大些,减少中间继电器的断线故障。

DLT5044-2014电力工程直流电源系统设计技术规程中关于通讯电源的规定
1、发电厂厂内通讯设备所需直流电源,应采用通讯专用直流电源系统供电,其额定电压为直流-48V,采用浮充电供电方式。
2、通讯专用直流电源系统输出电压可调范围为-43V~-58V,通讯设备受电端子上电压变动范围为-40V~-57V。
