压力变送器没有压力信号输出的处理方法

2018/7/2 21:08:28 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/2062.html

压力变送器电流信号回路如图1所示。图中A为压力变送器与常规仪表连接的电流信号回路图,B为压力变送器与DCS连接的电流信号回路图。现场至控制室的接线基本是一样的,两种供电方式的压力变送器没有压力信号输出的故障现象与检查方法基本是相通的。现根据图1对故障检查判断及处理进行介绍。
压力变送器测量回路图

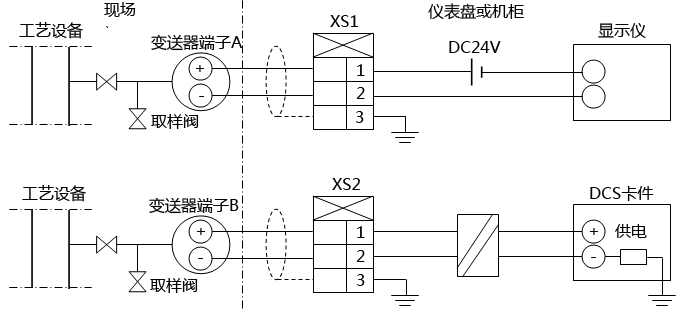

图1  压力变送器测量回路图

压力变送器没有压力信号输出
工艺设备已有压力但压力变送器没有压力信号输出,原因有:取样阀门没有打开,导压管堵塞,排污阀门没有关闭;压力变送器供电或连接电缆故障,压力变送器的元器件损坏。按以下方法检查和处理:
①观察显示仪表及压力变送器表头有无显示值,指针式表头指示零下,LCD表头没有任何显示,说明压力变送器的供电中断,检查供电开关是否合上,熔丝是否熔断,连接电缆有无断线。
②用万用表先测量24VDC供电电压,或DCS卡件的供电电压,供电正常,再测量XS端子1、2间的电压,或者变送器接线端子间的电压,该电压在24V左右,测量压力变送器表头端的电压,在18V以上,说明线路与压力变送器的连接基本正常。所测电压为“0V”,有可能是测量回路开路,回路中将没有电流;可断开任一根接线,串入万用表测量电流来判断。
③没有电流,检查信号电缆的接线是否松动或断开,接线端子有无氧化、腐蚀现象,必要时紧固螺钉。检查安全栅的输入、输出电流,判断故障在安全栅前还是后。仍无电流可能是压力变送器有故障。
④新安装或更换的压力变送器,检查压力变送器的量程是否正确,智能变送器的参数设定是否正确。量程设定大了仪表的显示可能会很小。
⑤工艺管道有压力,但压力变送器仅有4mA左右的电流信号,输出电流上不去,在显示仪表上就没有压力显示。取样阀没有打开,排污阀没有关闭,导压管有堵塞,压力变送器的正压室有泄漏等,都会出现本故障。智能变送器可用手操器检査,检査是否设置固定输出为4mA模式。

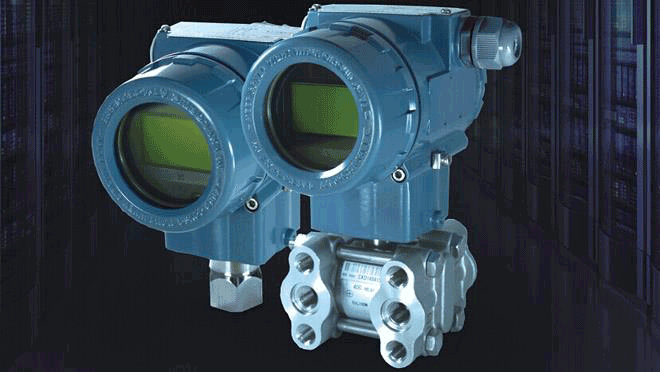

单晶硅压力变送器

昌晖仪表整理了两个压力变送器没有压力信号输出的故障处理实例供大家参考,希望仪表维修工能举一反三。
[实例1]锅炉炉膛负压突然没有压力信号输出。
[故障检查]先将燃烧控制系统切换至手动操作。检查发现炉膛负压变送器的取样胶管由于老化断裂并脱落,导致炉膛负压变送器正压口与大气相通。
[故障处理]更换取样胶管,燃烧控制系统恢复正常。
[维修小结]本例微压变送器的量程为-25~+25Pa,对应4-20mA。取样胶管断裂使炉膛负压变送器正压口与大气相通,使微压变送器的输出电流为12mA,DCS的显示为0Pa。如果没有切换至手动操作,控制系统将按正压来控制鼓、引风变频器,使鼓风机的转速下降,引风机的转速上升,一旦燃烧控制系统失控将会影响生产。

[实例2]新更换的压力变送器没有压力信号输出。
[故障检查]检查发现没有供电电压,进一步检查发现信号隔离器有故障。
[故障处理]更换信号隔离器。
[维修小结]本例是人为故障,在更换压力变送器时仪表工没有停电就拆线,拆下的线又没有包胶布。当事人回忆,抽信号线时曾看到一下火花,当时也不在意,换好压力变送器后居然没有电了,本故障由于24V正极接地,造成了信号隔离器损坏。

本文分享的压力变送器没有压力信号输出故障处理方法对仪表维修工提高压力变送器维护技能是有好处的,小编也希望大家在评论区分享您处理过压力变送器没有压力信号输出的实战经验,让更多读者受益。
