差压式流量计显示最小或无显示怎么办

2018/6/2 20:15:20 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/2009.html

差压式流量计显示最小或无显示这种故障比较常见,昌晖仪表在本文结合实例分享处理差压式流量计显示最小或无显示故障的方法和故障判断思路,大家需要认真学习和思考,结合实际操作,提高自己仪表维修技能。

差压变送器与显示仪表、流量积算仪、DCS卡件配合使用,信号回路如图1和图2所示。图中2A为常规仪表回路,由电源箱或隔离栅供电,图2B为DCS回路,由DCS卡件供电,两种回路的故障现象及检查方法一样,结合图1、图2对故障检查及处理做介绍。

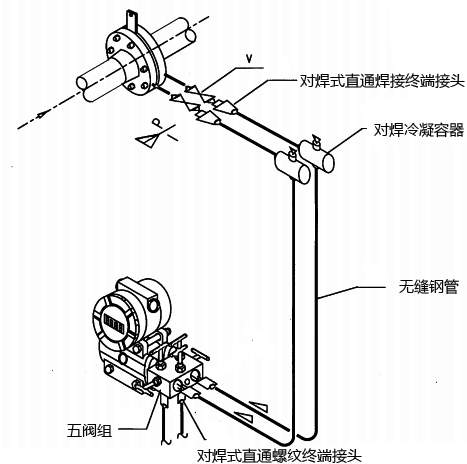

差压式蒸汽流量计测量系统图
图1   差压式蒸汽流量计测量系统图

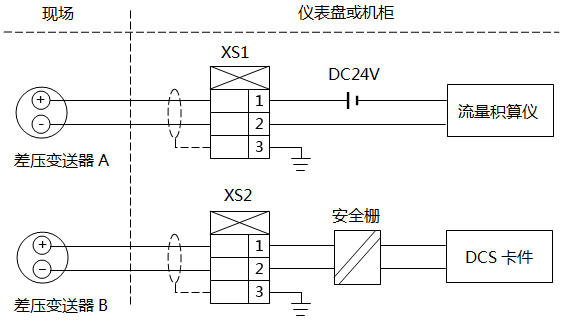

 差压式流量计测量回路图
图2   差压式流量计测量回路图

差压式流量计流量显示最小的原因
差压式流量计流量显示最小,实际上就是没有流量显示值,也就是差压变送器没有电流信号输出。原因有取样阀门没有打开,导压管堵塞,蒸汽流量的冷凝水未完全冷凝,排污阀门没有关闭,差压变送器供电、连接电缆有故障,差压变送器的元器件损坏。工艺原因有:工艺管道内真的没有流体流动。

差压式流量计显示最小或无显示检査和处理
①观察显示仪及差压变送器表头有无显示值,表头指示零下或LCD表头没有任何显示,说明差压变送器供电中断,检查供电开关是否合上,熔丝是否熔断,连接电缆有无断线。
②用万用表测量24VDC供电箱的电压,或DCS卡件的供电电压,供电正常,再测量XS端子1、2间的电压,或者差压变送器接线端子间的电压,该电压在18-23V,说明线路与差压变送器的连接基本正常。所测电压为“0V”,可能是测量回路开路,回路中将没有电流;或者是回路出现了短路,则回路中的电流将很大。可断开任一根接线,串入万用表测量电流判断。
③没有电流,应检查信号接线是否松动或断开,接线端子有无氧化、腐蚀现象,必要时紧固螺钉。检查安全栅的输入、输出电流,可判断故障在安全栅前还是后,都没有电流,应该是差压变送器有故障。
④新安装或更换的变送器,应检查量程是否正确,智能差压变送器的参数是否设置正确。如果量程设定大了仪表的显示可能会很小。
⑤工艺管道有流量,但差压变送器仅有4mA左右的电流信号,流量输出电流就是上不去,在显示仪上就是没有流量显示,可按图7-1对导压管路进行检查。取样阀没有打开,排污阀或平衡阀没有关闭,平衡阀内漏或没有关严,导压管堵塞,差压变送器的高压室有泄漏,都会引发本故障。智能变送器可用手操器检查,检查变送器是否被设置为固定输出4mA模式。
⑥现场的差压变送器可以采取人为加大差压的方法来检查,快速地打开负压管的排污阀、再快速地关闭它,用突然排污使负压管的压力下降,间接增大正、负导压管的压差进行以上操作,差压变送器的表头有增大变化,说明变送器可以工作。

[实例1]某蒸汽流量计开表无显示。
[故障检查]经检查该故障系由于开表不当引发的。
[故障处理]待冷凝水充满导压管后,仪表显示正常。
[维修小结]测量蒸汽的差压变送器投运时,需要将正、负导压管内的冷凝液充满,或者等待一段时间后,正、负导压管中形成了稳定的冷凝液,才能开表,差压变送器才能准确的测出压差。本例由于新来的仪表工直接开表造成两侧的液柱不平衡,致使仪表无显示或显示不正确。该类故障在现场偶有发生。因此,应严格按操作规程开、停表。
