SWP-C801、SWP-C803如何修改输入信号、量程和变送输出

2017/9/21 12:20:23 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/196.html

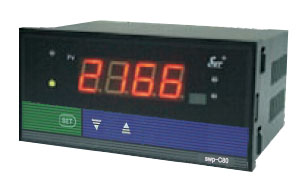

显示仪(SWP-C801-00、SWP-C801-02)、显示控制仪(SWP-C803-01、SWP-C803-02)、光柱显示仪表、四限报警仪表等修改仪表输入信号、量程和变送输出具体操作步骤如下:

1、修改仪表一级参数“CLK=132”

在仪表显示状态下按SET键,仪表转入控制参数设定状态。每按SET键仪表按照顺序变换一级参数(一次巡回后即回至最初项目),将参数符号“CLK”后出现的数字用“▲”键或“▼”键修改为“132”。
2、进入仪表二级参数,依次修改“SL0(输入信号类型)”、OUL(变送输出下限值,数值与SLL一致)、
OUH(变送输出上限值,数值与SLH一致)、SLL(仪表量程下限)、SLH(仪表量程上限)。
在设定CLK=132后,在PV显示器显示CLK设定值(132)状态下,同时按下“SET”键和“▲”键约30秒,仪表即进入二级参数设定。每按SET键仪表按照顺序变换二级参数(一次巡回后即回至最初项目)。
3、按压SET键出现下一个参数符号时即将刚才的修改自动保存至芯片。
4、按仪表复位键或让仪表自行退出参数设定状态,仪表回复显示。

为方便客户修改仪表二级参数,请参阅以下仪表二级参数快速设置表:

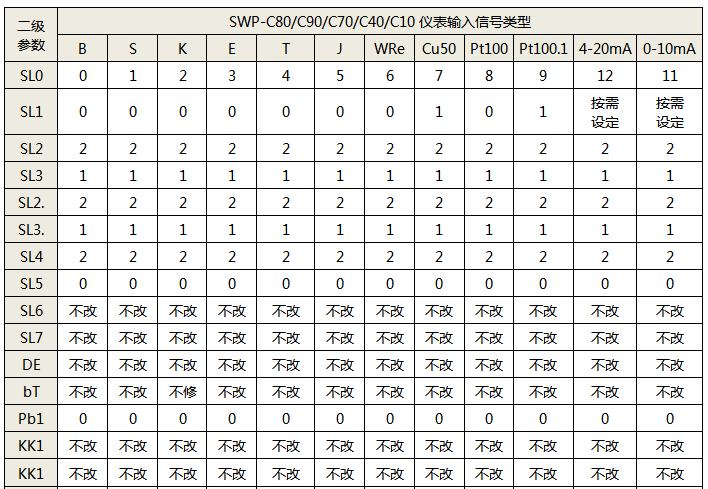

SWP-C80参数设置表

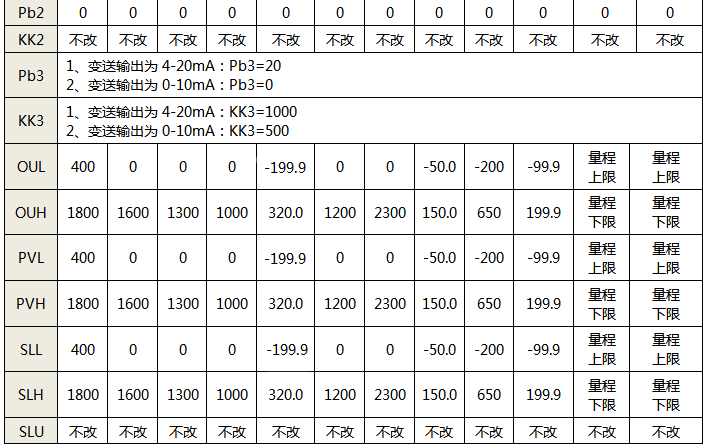

SWP-C80参数设置表续表

注:
1、“不改”表示常规使用时保持出厂预设值不变,不用修改。
2、因仪表信号不同,有不予显示的参数。
3、本操作也适用于SWP-C90/C70/C40/10/T80显示控制仪表。
SWP-C80
