在测温过程中如何选用热电偶

2016/7/18 14:34:00 人评论 次浏览 分类:温度测量  文章地址://www.e-cumulus.com/tech/186.html

在测温过程中,为准确地进行温度测量必须熟悉被测对象,掌握各种热电偶特性,再结合被测对象的气氛和温度高低来选择热电偶

1、热电偶使用温度
热电偶实际使用温度与热电偶类型和热电偶保护管材料有关系,在此主要以热电偶偶丝正常工作温度这个因数确定选用的热电偶类型:
a、当测量温度
<1000℃时,多选用K型热电偶。
b、当测量温度<1300℃时,多选用N型热电偶。
C、当测量温度-200~300℃时,首选T型热电偶,它是廉金属热电偶中准确度最高的热电偶;也可以选E型热电偶,它是廉金属热电偶中热电势率最大、灵敏度最高的热电偶。
d、当测量温度1000-1400℃时,多选用S型热电偶和R型热电偶,S型热电偶最常用。
e、当测量温度1400-1600℃时,多选用B型热电偶和R型热电偶。

f、当测量温度>1600℃时,常选用钨铼热电偶

热电偶分度号 热电偶偶丝直径mm 偶丝长期使用温度 偶丝短期使用温度

K型

N型

Φ0.3 700 800
Φ0.5 800 900
Φ0.8     Φ1.0 900 1000
Φ1.2     Φ1.6 1000 1100

Φ2.0     Φ2.5

1100 1200
Φ3.2 1200 1300
E型

Φ0.3     Φ0.5

350 450
Φ0.8     Φ1.0    Φ1.2 450 550
Φ1.6     Φ2.0 550 650
Φ2.5 650 750
Φ3.2 750 900
J型

Φ0.3     Φ0.5

300 400

Φ0.8     Φ1.0    Φ1.2

400 500

Φ1.6     Φ2.0

500 600

Φ2.5     Φ3.2

600 750
T型

Φ0.2

150 200

Φ0.3     Φ0.5

200 250

Φ1.0

250 300

Φ1.6

350 400

2、热电偶使用气氛
a、被测对象为氧化性气氛,当测量温度<1300℃时,多选用K型或N型热电偶,他们是廉金属热电偶中能抗氧化性能最强的热电偶。当测量温度>1300℃时,选用铂铑S型或B型热电偶。
b、被测对象为真空、还原性气氛,当温度当测量温度<950℃时,可选用J型热电偶.它既可以在氧化性气氛下工组,又可以在还原性气氛中使用。
c、当测量温度>1600℃时,常选用钨铼热电偶。

3、热电偶偶丝的直径与长度的选择

a、测温时选用粗直径偶丝(Φ2.5mm或Φ3.2mm)的热电偶能提高产品使用寿命和使用温度但会延长响应时间。
b、要求测温的反应速度快时,选用细直径的热电偶,以增强灵敏性,但测量回路的电阻值也增大。
热电偶偶丝直径粗细不影响热电偶热电势的大小,不影响测温使用,但它却直接与热电偶使用寿命、动态响应特性及线路电阻有关系。减小S型热电偶偶丝直径(国家标准直径Φ0.5mm)不影响温度测量就是利用这一原理。
c、热电偶长度主要与热电偶插入长度和机构形式有关。如何确定热电偶插入深度的话题将在另外文章中介绍。

4、其他
在一些特殊场合下,应依据被测对象的要求来选择热电偶。例如:核反应堆测温,应选择中子俘获截面的双铂钼热电偶。

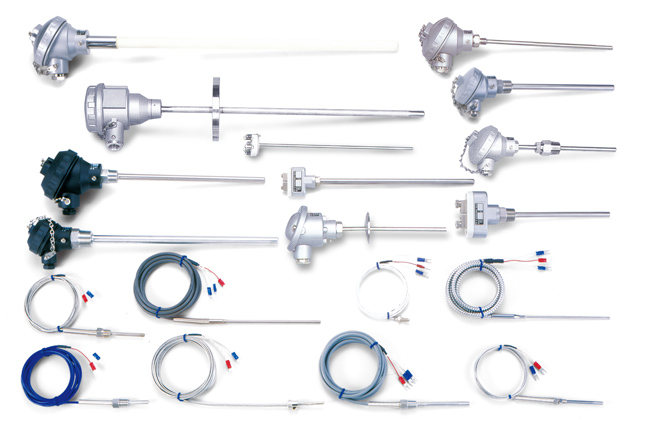

热电偶
