铂铑热电偶清洗方法和步骤

2021/6/8 1:43:01 人评论 次浏览 分类:计量检定  文章地址://www.e-cumulus.com/tech/1766.html

热电偶作为接触法测温元件,其准确性直接影响温度量值的准确程度。对使用中的铂铑热电偶,加之在高温条件下热电极材料再结晶,是热电特性发生变化而造成测温误差,所以铂铑热电偶在周期检定以前必须经过清洗,去除电极表面污染的杂质,改善其热电性能和延长使用寿命。笔者结合自己多年的工作经验,谈谈铂铑热电偶清洗方法。

铂铑热电偶清洗分为两步进行:酸洗和硼砂洗。

1、酸洗

酸洗的目的是利用硝酸的氧化能力,除去热电极表面的有机物和一般金属杂质。方法如下:首先将铂铑热电偶偶丝从绝缘测管中褪出,其次将铂铑热电偶裸丝盘成略大于80mm直径的圆圈放在烧杯里,用蒸馏水冲洗一次,去除表面灰尘,第三将冲洗过的铂铑热电偶裸丝在30%-50%(按容积)化学纯稀硝酸(或稀盐酸)中浸渍一小时或煮沸15分钟(硝酸不易煮沸),第三用蒸馏水冲洗多次和煮沸,彻底去除酸性并干燥。

2、硼砂洗

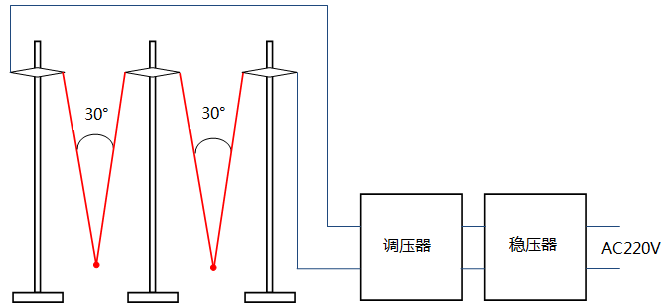

硼砂是很好的净化剂,可除去附在电极表面难以溶于酸的金属杂质及其氧化物。具体办法如下:用棉花蘸无水酒精将酸洗好的铂铑热电偶偶丝展直,把铂铑热电偶的自由端挂在清洗退火架上(如图所示),两热电极夹角为30°,然后调节电流,使热电偶灼热至1100摄氏度(用光学温度计测量其温度时铂极亮温度约为1000-1050℃),直径0.5mm的铂丝加热到上述温度,通入电流约为10.5A(偶丝直径越小,通入电流越小,不然大电流可能烧断热电极),用少许硼砂触及自由端顶部,使四硼酸钠融化成为滴并沿电极流下,这样多次清洗直至热电极发出光亮为止。冷却后将热电偶盘成圆圈放入烧杯中,用蒸馏水冲洗和煮洗几次,以彻底熔去电极上的四硼酸钠。硼砂洗的目的是为了清洁热电偶表面和消除热电偶内部的应力,使其金相更为规律。

热电偶用硼砂清洗
图1   硼砂清洗热电偶
铂铑热电偶清洗完成后就可以重新套上绝缘瓷管(使用过的热电偶绝缘瓷管也会被污染,也需要酸洗和高温焙烧等工艺清洁处理),就可以恢复热电偶原状了。
