厚膜铂热电阻技术指标、特性及应用

2017/11/5 19:45:05 人评论 次浏览 分类:温度测量  文章地址://www.e-cumulus.com/tech/1593.html

厚膜铂热电阻是20世纪70年代发展起来的温度传感器,采用了厚膜印刷工艺取代线绕电阻体、手工调整电阻值的传统工艺。昌晖仪表在本文介绍厚膜铂热电阻技术指标、特性及应用。

1、特性与技术指标
厚膜铂热电阻主要特性与薄膜铂热电阻基本相同,日本产厚膜铂热电阻的结构见图1-图4,其技术指标见表1。

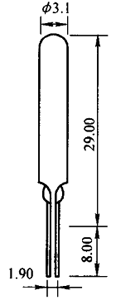

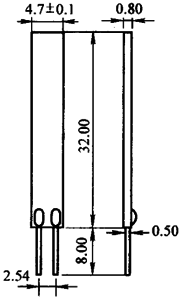

日本产100S25厚膜铂电阻尺寸                             日本产100W47厚膜铂电阻尺寸
日本产100S25厚膜铂电阻                                                            日本产100W47厚膜铂电阻

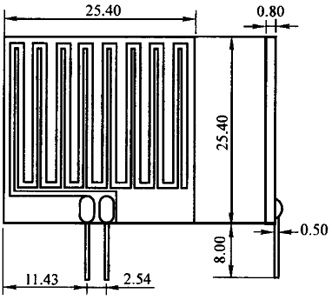

日本产100P30厚膜铂电阻尺寸                                     日本产50W85厚膜铂电阻尺寸
日本产100P30厚膜铂电阻                       日本产50W85厚膜铂电阻

表1      厚膜铂热电阻主要技术指标
量程/℃        电阻值/Ω            电阻误差%       自热系数/mW/℃       0℃电阻       100℃电阻       绝缘电阻/MΩ        响应时间/s
-70~600     72.35-313.72      0.075-0.1         100-200                    100Ω          138.51            1-10                      0.15-0.3

2、厚膜铂热电阻电阻与温度关系及元件制备
厚膜铂热电阻与温度的关系为RT=R0+(1+αT),显然电阻温度系数α越大,电阻值的变化也越大,因而测温准确度越高。它的制备工艺是,高纯铂粉与玻璃粉混合,加有机载体调成糊状浆料。用丝网印刷在刚玉基片上,再烧结安装引线,调整阻值,最后涂玻璃釉作为电绝缘及保护层。阻值调整决定了产品精度等级,采用超声法调组可达到±(0.10%-0.20%)的水平。

3、厚膜铂热电阻应用
厚膜铂热电阻与线绕铂热电阻的应用范围基本相同。但是,制成铠装形式,在表面温度测量及在恶劣机械振动环境下应用,却明显优于线绕式。
①表面温度传感器。当用于测量物体表面温度时,将厚膜铂热电阻直接贴在被测表面上,也可以依据被测表面情况,采取不同的安装方式,能保证得到准确、可靠的测量结果。
②容器温度传感器。容器温度测量可采用圆柱形厚膜铂热电阻,它的特点是强度高、抗腐蚀能力强。
③插入式温度传感器。主要用于测量管道及密封容器中介质的温度。也可在高强度、高速流体中进行测量。厚膜铂热电阻多用于直接测量平面物体的表面温度、要求测温准确度高的医疗器械与显影液控制装置。
