电动机三相绕组的星形接线法和三角形接线法

2017/10/4 14:21:55 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/1563.html

昌晖仪表官网分享三相异步电动机三相绕组的星形接法和三角形接法的原理、注意事项和具体应用,是初级电工提升技能必读文章。

三相异步电动机的定子绕组由U、V、W三相绕组组成,这三相绕组有6个接线端,它们与接线盒的6个接线柱连接。在接线盒上,可以通过将不同的接线柱短接,来将三相异步电动机定子绕组接成星形或三角形。

三相异步电动机接线盒
图1    三相异步电动机接线盒


1、星形接线法

将定子绕组接成星形,可按图2a所示的方法接线。接线时,用短路线把接线盒中W2、U2、V2接线柱短接起来,这样就将电机内部的绕组接成了星形。
电动机定子绕组按星形接法接线
图2a    定子绕组按星形接法接线

定子绕组按三角形接法接线
图2   定子绕组按三角形接法接线


2、三角形接线法

要将电动机内部的三相绕组接成三角形,可用短路线将接线盒中的U1和W2、V1和U2、W1和V2接线柱按图2b接起来,然后从U1、V1、W1接线柱分别引出导线,与三相交流电源的3根相线连接。如果三相交流电源的相线之间的电压是380V,那么对于定子绕组按星形连接的电动机,其每相绕组承受的电压为220V;对于定子绕组按三角形连接的电动机,其每相绕组承受的电压为380V。所以三角形接法的电动机在工作时,其定子绕组将承受更高的电压。

3、三相异步电动机铭牌的识别

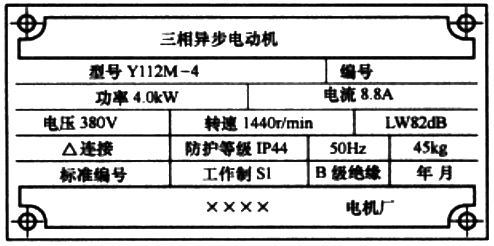

三相异步电动机一般会在外壳上安装一个铭牌,铭牌就相当于简单的说明书,它标注了电动机的型号、主要技术参数等信息。下面以图3的三相异步电动机铭牌为例来说明铭牌上各项内容的含义。
三相异步电动机铭牌
①电动机型号(Y112M4-4)。型号通常由字母和数字组成,其含义说明如下:
Y     112     M   -    4
|        |         |           |-----------------磁极数
|        |         |-------------------------机座类别(L为长机座;M为中机座;S为短机座)
|        |--------------------------------中心高度(mm)
|--------------------------------------异步电动机
②额定功率(功率4.0kW)。该功率是在额定状态工作时电动机所输出的机械功率。
③额定电流(电流8.8A)。该电流是在额定状态工作时流入电动机定子绕组的电流。
④额定电压(电压380V)。该电压是在额定工作时加到定子绕组的线电压。
⑤额定转速(转速1440r/min)。该转速是在额定工作状态时电动机转轴的线速。
⑥噪声等级(LW82dB)。噪声等级通常用LW值表示,LW值的单位是dB(分贝),LW值越小表示电动机运转时噪声越小。
⑦连接方式(△连接)。该连接方式是指在额定电压下定子绕组采用的连接方式,连接方式有三角形连接方式和星形连接方式两种。在电动机工作前,要在接线盒中将定子绕组接成铭牌要求的接法。

4、三相异步电动机定子绕组连接错误的后果
如果接法错误,轻则电动机工作效率降低,重则损坏电动机。例如:若将要求按星形连接的绕组接成三角形,那么绕组承受的电压会很高,流过的电流会增大而易使绕组烧坏;若将要求按三角形连接的绕组接成星形,那么绕组上的电压会降低,流过绕组的电流减小而使电动机功率下降。一般功率≤3kW的电动机,其定子绕组应按星形连接;功率≥4kw的电动机,定子绕组应采用三角形连接。
