对于热电偶检定从业人员来说,首先应熟悉热电偶检定装置的配置及使用方法,昌晖仪表在本文对热电偶检定装置和热电偶检定方法做简单介绍,与大家分享热电偶检定装置使用及检定过程中的注意事项,全是提高温度计量人员技能的干货

1
标准仪器和设备
A、标准仪器
在检定300-1600℃范围的工业热电偶时,主要的标准仪器是一等标准铂铑10-铂热电偶WRPB-1、二等标准铂铑10-铂热电偶WRPB-2和一等标准铂铑30-铂铑6热电偶WRRB-1、二等标准铂铑30-铂铑6热电偶WRRB-2。正确选择和使用标准热电偶是保证检定质量的重要因素。标准热电偶主要技术指标笔者读者建议到//www.e-cumulus.com/product/796.html了解,在本文不做详细介绍。

B、测量仪器
检定热电偶常用的测量仪器有直流电位差计和直流数字电压表计同等级的其他电测设备。选择电测设备的精度等级可根据被检热电偶的检定规程要求来定。

C、检定炉
为了减少导热误差,保证热电偶的插入深度,检定炉长度不应小于600mm,直径不小于300mm,最高使用温度应能满足被检热电偶测温上限要求。检定炉温场沿轴向分布应中间高、两端低,温场最高处应位于炉子轴向中心,偏离中心位置不得超过20-30mm.

D、多点转换开关
在测量回路中连接多点转换开关,是为了实现对多支热电偶检定的需要,检定贵重金属热电偶的多点转换开关的热电动势不应大于0.5μV,检定廉价金属热电偶的多点转换开关的热电动势不应小于1μV。

E、其他设备
①热电偶退火装置一套,0.5级测量范围0-15A的交流电流表一只。
②冰点恒温器。
③热电偶焊接装置一套。

2、热电偶检定方法
A、双极法

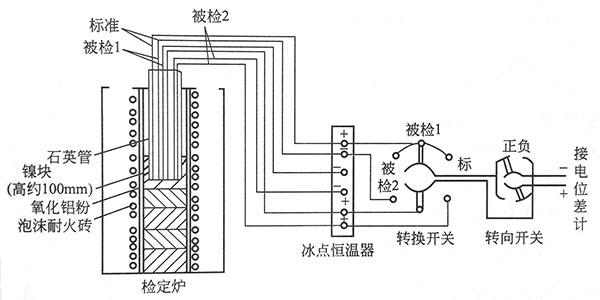

在各检定点上分别测量标准与被检热电偶的热电势值并进行比较,计算其偏差或相应热电势值。双极法检定连接线路见图1。双极法检定连接线路图
图1 双极法检定连接线路图


①双极法检定特点

a、直接测量热电偶的电势付。
b、标准和被检可以是不同型号的。
c、热电偶测量端可以不捆扎在一起,但必须保证处于同一温度中。

双极法检定时注意
a、炉温必须严格按规定控制,否则就会带来较大测最误差。
b、标准与被检参考端温度不为0℃时,做数据处理要把参考端温度修正到0℃。

B、同名极法

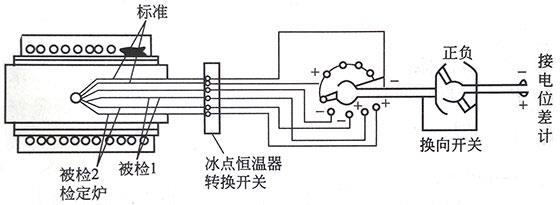

在各检定点上分别测量被检热电偶正极与标准热电偶正极及被检热电偶负极与标准热电偶负极之间的微差热电势,然后用计算的方法求得被检热电偶的偏差或相应电势值。同名极法连接线路如图2所示。同名极法检定连接线路图
图2  同名极法检定连接线路图


①同名极法检定特点

a、读数过程中允许炉温变化大(一般为±10℃)。
b、能够直接测出标准与被检热电偶的单极热电动势的差值。
同名极法检定时注意
a、标准和被检热电偶必须是同一型号,才能比对。
b、对标准和被检热电偶的捆扎要求较严,否则容易产生误差。

C、微差法

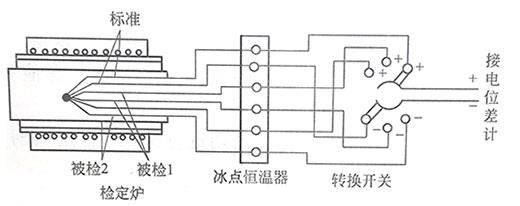

用微差法检定热电偶是将标准和被检热电偶(同型号)置于检定炉内,并将它们反向串联、直接测量其热电动势的差值。微差法检定线路如图3。
微差法检定连接线路图

图3  微差法检定连接线路图


①微差法检定特点

a、操作简单、读数迅速、计算方便。
b、能直接读出差值。
c、检定时对炉温要求不严。
d、热电偶的测量端不需进行捆扎,只要处于同一温度下。
微差法检定时注意
a、标准和被检热电偶必须是同一型号才能比对。
b、被检热电偶的正极一定要接到电位差计的正极端钮上,否则计算结果是错误的。

经检定符合要求的热电偶发给检定证书,不合格的热电偶发给检定结果通知书。热电偶的检定周期一般为半年,特殊情况可按使用条件来确定。
