昌晖仪表:标准浮球压力计使用及保养

2016/8/24 21:16:30 人评论 次浏览 分类:计量检定  文章地址://www.e-cumulus.com/tech/1056.html

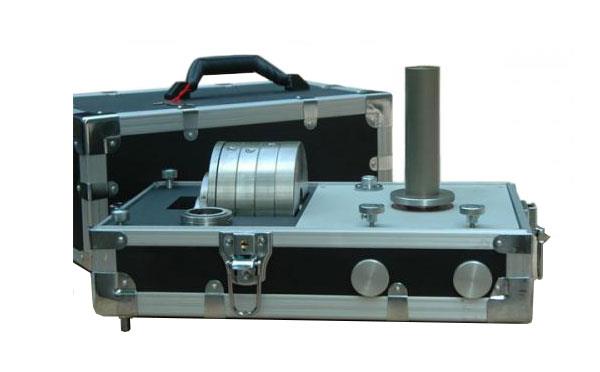

标准浮球压力计是一种高精度的气体压力信号源。它能进行压力量值传递和校验各种压力仪表。主要由浮球、喷嘴、砝码架、专用砝码、流量调节器、气体过滤器、压力稳定器等组成。标准浮球压力计按流量调节方式分为自动调节式和手动调节式两种。标准浮球压力计结构图

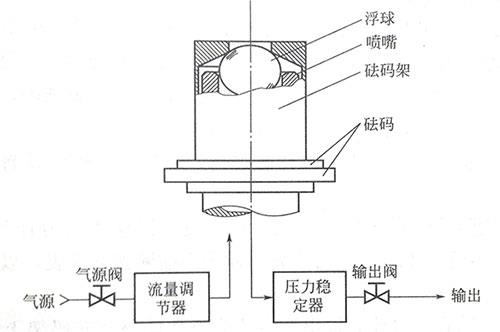

图1  标准浮球压力计结构图

标准浮球压力计使用条件

a、温度:标准浮球压力计应安置在温度尽可能接近于20℃,一等标准浮球压力计为(20±2)℃,二等标准浮球压力计为(20±5)℃。
b、湿度;使用中环境空气相对湿度不大于80%。
c、周围空气流动不大,不含有腐蚀性介质和没有任何振动源的环境中,安置标准浮球压力计的工作台应稳固且便于操作。
d、气体:使用的气体应为洁净、干燥、无油的压缩空气或瓶装氮气。气体的温度应尽量接近使用环境温度,否则应进行温度误差修正。

标准浮球压力计使用方法

a、标准浮球压力计在使用前,先将输入、输出气路连接好,气路不允许漏气。将气源压力调节到标准浮球压力计所需要的压力值。
b、标准浮球压力计工作时,接通气源,将浮球置于喷嘴上,使其自由悬浮,待其稳定后再将砝码架放在浮球上。
c、待浮球浮起后,标准浮球压力计即输出一个砝码架上所标志的(0.001MPa或0.005MPa)压力值。逐一按被测仪表的要求在砝码架上增、减所需压力值的砝码,调节气体流量,压力计就可以输出不同的压力信号。

标准浮球压力计操作须知

a、增、减砝码时一次不宜太多,检定压力表时,在砝码架上逐步增加砝码,增加气体流量,检定压力表的上行程,直至检到压力表的测量上限,再做下行程检定,方法是逐步减少砝码,降低气体流量,直至压力表的测量下限,完成检定。
b、不必旋转标准浮球压力计的砝码,过多的旋转会影响仪器的精确度。
c、检测完结后应去除砝码、关闭标准浮球压力计气源阀,然后再取下被校仪表。不能在加压状态下撤除被测仪表,以免冲击浮球。
d、标准浮球压力计的输出压力值为所加砝码及砝码架上标明的压力数值之和,输出压力值的误差不超过该值的±0.05%。当输出压力值小于压力计上限值的10%时,误差不超过上限值10%的±05%。

标准浮球压力计使用注意事项

a、被测的仪表与标准浮球压力计应放置在同一水平上。若其放置的高度相差较大,则应考虑连接管内气体重力对被测仪表的影响。
b、标准浮球压力计应经常用无水乙醇清洗浮球和喷嘴。还必须对输出管路定期进行清洗和吹洗,至少每年一次。
c、标准浮球压力计的浮球、喷嘴、砝码和砝码架必须按仪器同一出厂编号配套使用,不得互换。
d、使用时不允许有汞或任何液体进入标准浮球压力计内。如标准浮球压力计必须带液体的仪表连接使用时,应加装专用隔离装置。
e、标准浮球压力计的浮球、喷嘴、砝码等零部件均为不锈钢材料制造,不得加涂任何防锈油脂。
标准浮球压力计
