螺纹式温度计套管选型表
①②③④-⑤/⑥-⑦-⑧-⑨/⑩/⑪-⑫/⑬-⑭/⑮-⑯/⑰

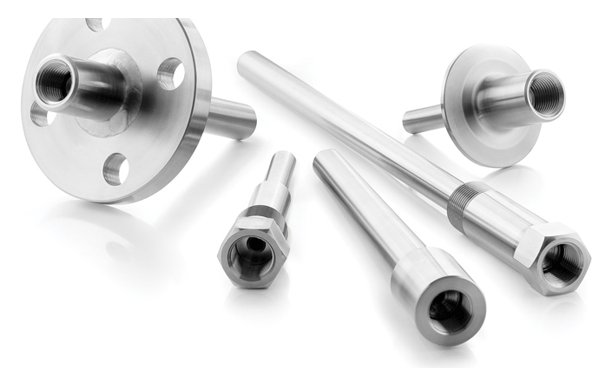

①螺纹式温度计套管THERMOWELL
[TH15]：过程连接为固定法兰+仪表接口为内螺纹，默认

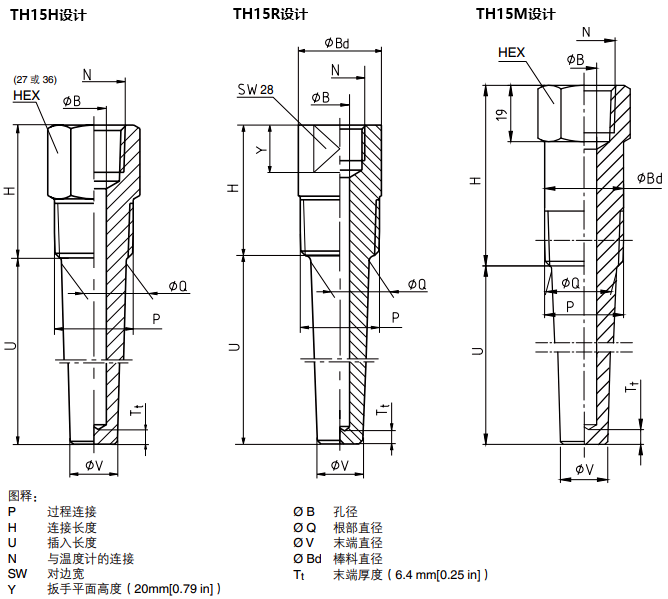

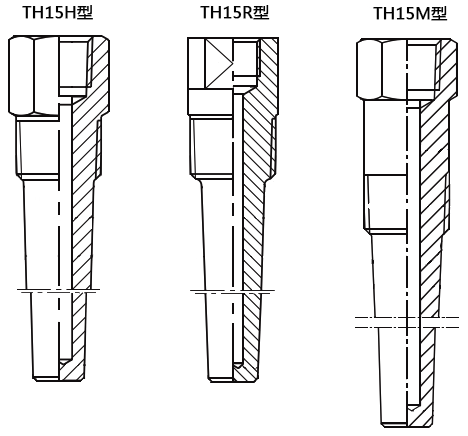

②顶部设计
[H]：六角形，默认
[R]：扳手平面
[M]：圆边六角形
③套管结构形式
[A]：整体钻孔锥形管，默认
[B]：整体钻孔直形管
[C]：整体钻孔缩径式直形管
④内孔变径
[N]：套管内孔为直形盲孔，默认
[R]：直形变径内孔
⑤套管材料
[A]：304SS
[B]：316L，默认
[C]：不锈钢1.4571
[D]：不锈钢1.4404
[E]：C276合金
[F]：Incolo600
[G]：GH3039
[H]：MONEL 400
[X]：特殊材质，协议订货
⑥套管涂层要求
[N]：无涂层，默认
[M]：堆焊或喷涂耐磨层(耐磨)
[F]：套管及法兰密封面整体烧结聚四氟乙烯(防腐，套管材质选316L即可)
[X]：特殊要求，协议订货
⑦过程连接
[A]：1/2NPT螺纹，默认
[B]：3/4NPT螺纹
[C]：1"NPT螺纹
[D]：M20×1.5螺纹
[E]：M27×2螺纹
[F]：M33×2螺纹
[G]：G1/2螺纹
[X]：其他
⑧仪表接口
[A]：1/2NPT内螺纹，默认
[C]：M20×1.5螺纹
[D]：M27×2螺纹
[E]：G1/2螺纹
[X]：其他
⑨颈部高度H
[45]：45mm，最小高度，默认
[**]：其他连接可根据要求提供
⑩根部直径

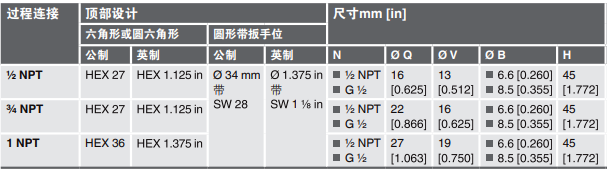

[**]：详见参数表1
⑪端部直径
[**]：详见参数表1
⑫内孔直径
-------直型孔
[6.6]：内孔6.6mm，用于6.35mm及以下直径的探头，默认
[8.5]：内孔8.5mm，用于8mm及以下直径的探头
[**]：其他连接可根据要求提供
-------直型变径内孔
[**]/[**]/[**]/[**]：大内孔直径/小内孔直径/大内孔深度/小内孔深度
⑬顶部厚度mm
[6.4]：顶部厚度6.4mm，默认
⑭插入长度U(mm)
[**]：插入长度。注意：插入长度始于过程连接螺纹底部
⑮孔深Us(mm)
[**]：Us=H+U-7mm
⑯材质证书
[N]：无证书，默认
[M]：原材料材质证书
⑰测试报告要求
[N]：无证书，默认
[PMI]：PMI报告
[LPI]：LPI报告
[XR]：X-ray射线探伤报告
[IHT]：内部水压测试报告
[EHT]：外部水压测试报告
法兰式温度计套管选型 //www.e-cumulus.com/product/132.html
焊接式温度计套管选型 //www.e-cumulus.com/product/4247.html

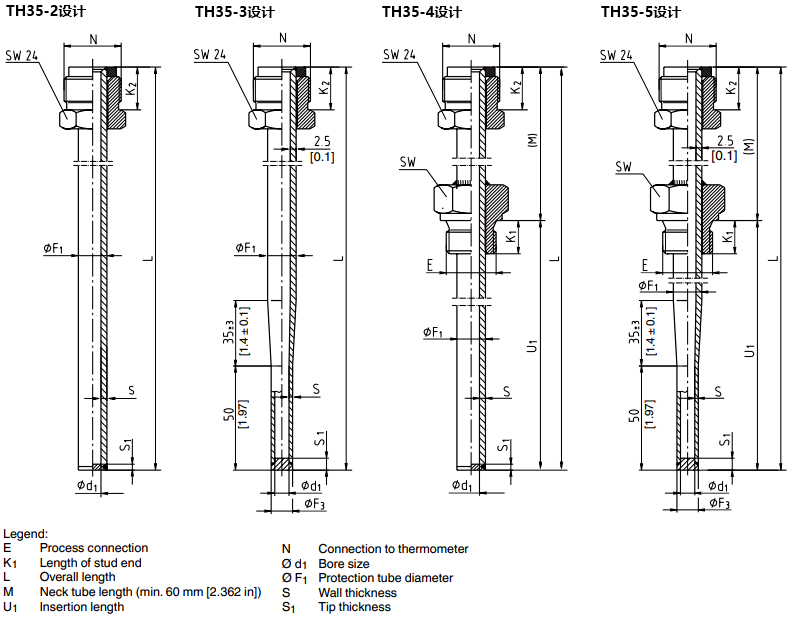

螺纹式温度计度计套管型号举例(附结构图)

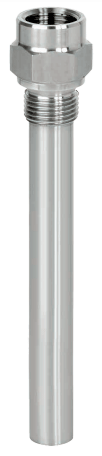

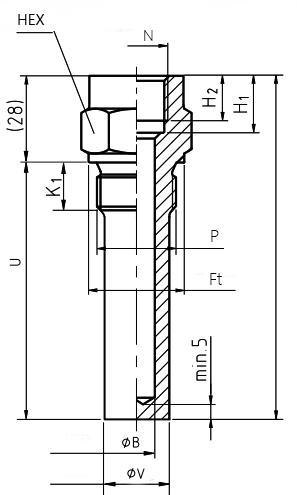

1、固定螺纹整体钻孔直形套管/型号：TH15HBN-⑦(过程连接为公制螺纹)

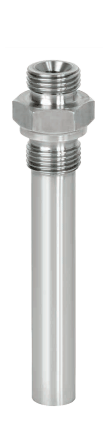

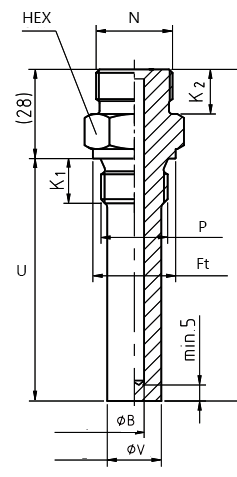

2、固定螺纹整体钻孔直形套管/型号：TH15HBN-⑦(过程连接为公制螺纹)-⑧(仪表接口为外螺纹)
3、螺纹式锥形温度计套管/型号：TH15HAN-⑦(过程连接为公制螺纹)

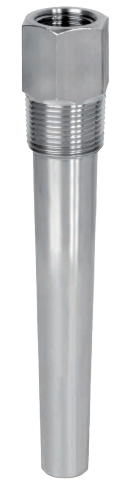

4、锥形螺纹式温度计套管/型号：TH15HAN
5、锥形螺纹式温度计套管/型号：TH15RAN
6、螺纹后移锥形螺纹式式温度计套管/型号：TH15MAN
7、缩径式直形螺纹式温度计套管/型号：TH15HCN-⑦(过程连接为公制螺纹)
8、缩径式固定螺纹直形套管/型号：TH15HCN-⑦(过程连接为锥形螺纹)
9、缩径式/内孔变径整体钻孔固定螺纹直形套管/TH15HCR
10、缩径式/内孔变径整体钻孔固定螺纹直形套管/型号：TH15MCN
11、整体钻孔固定螺纹直型管/型号：TH45FBN
12、整体钻孔固定螺纹直型套管/型号：TH45GBN-⑧(仪表接口为外螺纹)
