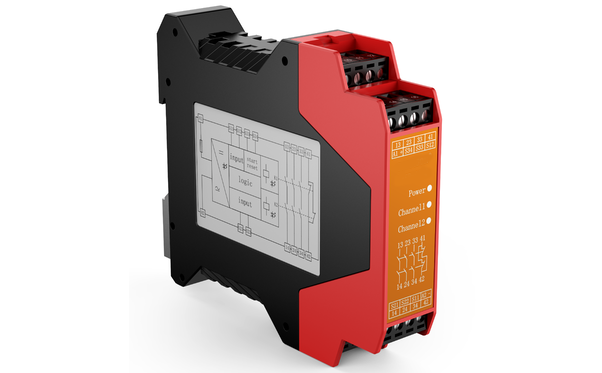

安全继电器YR-SR-9000系列

2022/3/21 5:45:36 人评论 次浏览 分类:安全栅  仪表地址://www.e-cumulus.com/product/2608.html

昌晖仪表YR-SR9000系列安全继电器主要用在机器设备的安全保护元件(如安全门开关、紧急停止开关、安全光幕等)和起停控制元件(如继电器、液压电磁阀等)之间,用来确认机器的安全输入(如:安全门是否关闭到位、安全光幕是否被遮挡、安全阀阀芯是否卡阻等)。


安全继电器型号及应用

型号:YR-SR-9000A安全继电器适用于监控急停开关、安全门
型号:YR-SR-9002T安全继电器适用于监控急停开关、安全门
型号:YR-SR-9000B安全继电器适用于监控安全地毯/安全边缘
型号:YR-SR-9000N安全继电器适用于监控安全光幕(NPN)
型号:YR-SR-9000P安全继电器适用于安全光幕(PNP)
型号:YR-SR-9000S适用于双手按钮启动

安全继电器主要技术参数
电源电压:24VDC
电压范围:85%-110%
模块功耗:≤3W(24VDC)
输入:双通道
输出:安全输出:3路常开输出;信号输出:1路常闭输出
开关容量:4路常开触点(6次/分钟):AC15(5A/230VAC);DC13(7A/24VDC)
约定发热电流Ith:5A
保险等级:6A快或4A慢
使用类别:AC15,DC13
时间:双通道输入同步时间:不限;额定电压下安全输出时间:手动启动35ms;
触点材料及结构:AgSnO+0.2μmAu,强制断开触点
触点电阻:≤100m欧姆
机械寿命:1千万次
状态显示:3个绿色LED
启动按钮监控:手动启动/自动启动
防护等级:端子IP20;壳体IP40
额定绝缘电压:300V(符合IEC60947-5-1的污染等级2)
额定冲击耐压:2500V(符合IEC60947-5-1的Ⅱ类过电压)
工作温度:-25℃~55℃
存储温度:-35℃~85℃
接线能力:最大2根1.5mm2实心或多芯线或1根2.5mm2实心或多芯线
安全继电器符合标准:BS EN 62061:2015,ISO 13849-1:2015,ISO 13849-2:2012,IEC EN 60204-1,ISO 13849-1
安全继电器安全完整性等级(SIL):EN954-1,最大安全控制等级4
性能水平:ISO 13849-1:2015,PLe
外形尺寸:厚22.5×宽100×高113.5mm

安全继电器面板功能

①A1+A2:电源接线端子,24VDC供电
②S11/S12:左手启动信号输入通道1接线端子
③S21/S22:右手启动信号输入通道1接线端子
④S33/S44:启动待机接线端子
⑤13/14,33/34:三路安全输出(NO)接线端子
⑤41/42:信号输出(NC)接线端子
⑥POWER:绿色LED,电源(A1/A2)上电,内置保险丝未动动作时点亮
⑦Channel1:绿色LED,安全继电器K1闭合时点亮
⑧Channel2:绿色LED,安全继电器K2闭合时点亮

安全继电器功能框图

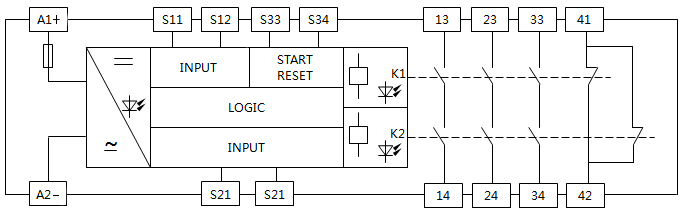

型号YR-SR-9000A/9000B/9000S安全继电器功能框图
YR-SR-9000A/9000B/9000S安全继电器功能框图

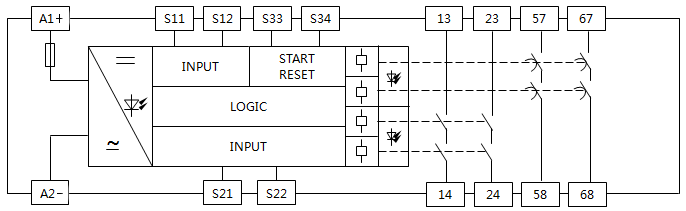

型号YR-SR-9000N/9000P安全继电器功能框图
YR-SR-9000N/9000P安全继电器功能框图

型号YR-SR-9002T安全继电器功能框图
 YR-SR-9002T安全继电器功能框图

如何选用安全继电器?
安全继电器根据安全回路输入设备的不同,可以通过以下5方面进行安全继电器选型:
1、输入设备
2、输出通道数
3、后端驱动能力要求
4、安全等级
5、功能要求
机械安全回路的输入设备通常为安全传感器,主要有急停按钮、安全门、安全光幕、安全垫、联锁装置、双手按钮、激光扫描器等。
