压力变送器 S800

2016/7/31 13:32:32 人评论 次浏览 分类:斯卢森  仪表地址://www.e-cumulus.com/product/234.html

斯卢森S800型电容差压变送器的结构型式是目前全球压力/差压测量领域使用最广泛的一种。是微机械加工和强大的通讯功能完美的结合。尤其是在高静压、低差压场合提供了极高的测量精度和稳定性。

斯卢森S800变送器分类
1、斯卢森S800DR微差压变送器
2、斯卢森S800DP差压变送器
3、斯卢森S800HP高静压变送器
4、斯卢森S800GP压力变送器
5、斯卢森S800远传差压/压力变送器
6、斯卢森 S800AP 绝压变送器
7、S800LT 法兰式液位变送器

S800压力变送器特点
1、S800型变送器是目前成熟、可靠的差压测量产品及技术
2、斯卢森动态三膜片抗过载结构,可以在很高的静压下测量极低的差压
3、S800型变送器带Hart通讯协议
4、变送器正迁移500%;负迁移可达600%
5、S800型变送器在复杂、恶劣的工况条件下,安装方式多样化

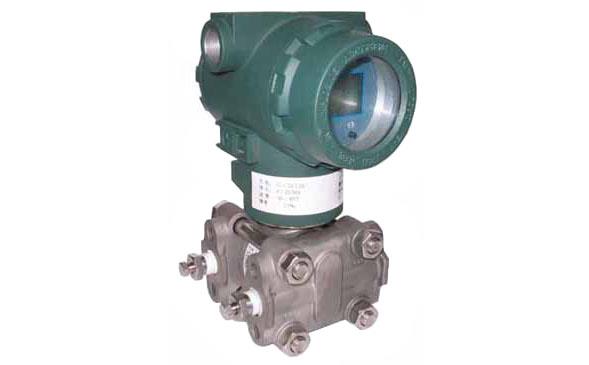

斯卢森S800压力变送器
主要技术参数
供电电压:12-36VDC
防爆等级:dⅡCT5
输出信号:4-20mA,Hart数字输出
介质温度:-40-315℃
负载电阻:RL≤50(Vs—12),通讯需要250Ω的最少回路电阻
环境温度:-29-70℃
相对湿度:0-100%RH
电缆:屏蔽电缆
综合精度:±0.1%FS;±0.25%FS;±0.5%FS
阻尼:0.2S-1.67S可调
长期稳定性:±0.25%FS
电气接口:M20×1.5
零点温源:±0.2%FS/56℃
过程接口:见选型表,标准1/2NPT
耐振:±0.1%F.S(从15-2000HZ)
响应时间:<2s
电源影响:<0.005%FS/V
重量:6KG
外壳:压铸铝合金,表面环氧喷涂IP65
最大静压:32MPa


S800智能压力变送器型谱表(“—”表示不提供)


代码

变送器类型(只选一个) DR DP HP GP AP
S800DR 微差压变送器 - - - -
S800DP 差压变送器 - - - -
S800HP 高静压变送器 - - - -
S800GP  压力变送器
S800AP 绝压变送器 - - - -
| 代码
压力测量范围(只选一个)
DR DP HP GP AP
| 2  0-0.08~1.6kPa - - - -
| 3  0-1~6kPa - - -
| 4  0-6~40kPa -
| 5  0-40~250kPa -
| 6  0-0.16~1MPa -
| 7  0-0.4~2.5MPa -
| 8  0-1.6~10MPa - -
| 9  0-4~25MPa - - - -
| 0  0-6~40MPa - - - -
| | 代码
变送输出(只选一个)
DR DP HP GP AP
| | E  4-20mA

| | H  智能式,4-20mA,带HART协议
| | | 代码 结构材料(只选一个) DR DP HP GP AP
| | | 膜片 灌充液 法兰接头 排液排气阀
  | | 12 316L 硅油 碳钢镀铬 316 -
  | | 13 哈C 硅油 碳钢镀铬 哈C - -
  | | 14 蒙乃尔 硅油 碳钢镀铬 蒙乃尔 - -
  | | 15 硅油 碳钢镀铬 - - -
  | | 22 316L 硅油 316 316L
  | | 23 哈C 硅油 316 哈C - -
  | | 24 蒙乃尔 硅油 316 蒙乃尔 - -
  |   | | 25 硅油 316 - - - -
 |  | | 33 哈C 硅油 哈氏合金C 哈C - -
| | | | 代码
最大压力(只选一个)
DR DP HP GP AP
| | | | A  2MPa - - - -
| | | | B  4MPa - - -
| | | | C  10MPa - - - -
| | | | E  25MPa - - - -
| | | | F  32MPa - - - -
| | | | | 代码
附加功能(只选一个)
DR DP HP GP AP
| | | | | M1
指针指示表头,0-100%
| | | | | M3

LCD数显表头

| | | | | B1 管装弯支架ER
| | | | | B2 板装弯支架
| | | | | B3 管装平支架
| | | | | C0 1/2-14 NPT锥管阴螺纹
| | | | | C1 1/2-14NPT接头焊引压管
| | | | | C2 丁字型螺纹接头M20X1.5
| | | | | D1 侧面排液/排气在压力室上部
| | | | | D2 侧面排液/排气在压力室下部
| | | | | d 隔爆型dIIBT4
| | | | | i 本安型,iaIICT6
| | | | | |
| | | | | |
S800 4 E 12 B M1   (0-30kPa)
