压力变送器 3051GP

2016/7/30 11:50:41 人评论 次浏览 分类:3051变送器  仪表地址://www.e-cumulus.com/product/173.html

3051GP智能压力变送器用于测量液体、气体的压力、液位和密度,变送器将测量结果转变成两线制4-20mA信号输出。3051DP智能差压变送器可与HART手操器相互通讯,通过手操器进行变送器参数设定和监控。

变送器稳定性和低温度漂移是判定优质压力变送器品质的核心技术指标。


目前国内无数厂商生产和销售电容式1151变送器和3051变送器,用户仅从产品外观和产品说明书均无法识别产品质量好坏,美国罗斯蒙特3051系列变送器和日本横河EJA系列变送器以其高稳定性和数年内基本无温度漂移占领我国压力变送器高端市场。如何提高变送器稳定性、降低温度漂移成为变送器厂共同的技术攻关课题。

云南昌晖仪表制造有限公司引进瑞士技术高稳定性单晶硅压力变送器YR-ER102采用优质进口膜盒和电子技术,产品能保证长期高稳定性和极低温度漂移,单晶硅压力变送器价格稍高于与国产3051变送器价格,通过变送器显示面板上的按键直接现场手动修改组态。便于使用单位减少仪表维护量,降低变送器采购成本。

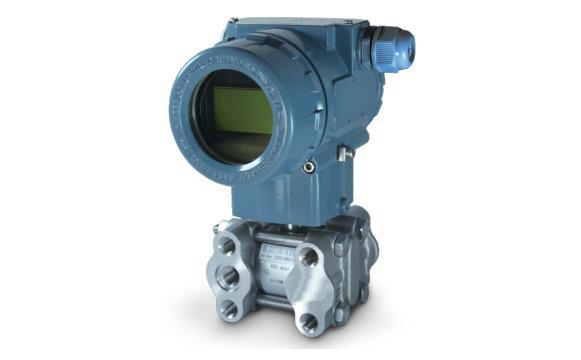

单晶硅压力变送器
看图识单晶硅压力变送器
以上外形的单晶硅变送器是昌晖仪表独有外观,具有很好的辨识度,您在见到这种外形的产品,皆源自昌晖仪表,高性能单晶硅压力变送器自然找生产厂家最便宜!分享这张图,记住昌晖仪表电话(0871-65127691),我们有礼相送哦!

3051GP压力变送器性能指标
零基准校验范围参考条件下,硅油充液,316L不锈钢隔离膜片。
1、变送器精度和稳定性
YR-ER101A单晶硅压力变送器    精度:±0.05%;稳定性:±0.1%×Span/3年
3051GP智能型                         精度:±0.1%校验量程;稳定性12个月/±0.1%URL(智能型)
3051普通型                             精度:±0.5%校验量程;稳定性6个月/±0.1%URL(普通型)
2、环境温度影响
YR-ER101A单晶硅压力变送器   -20~+65℃时总影响量为:±(0.15×TD+0.05)%×Span;每10℃之间±0.08%×Span(TD=1时)
3051压力变送器                       零点误差±0.2%URL/56℃
3、静压影响
总体误差:±(0.2%URL+0.18%校验量程)/56℃;
零点:量程选型代码4至8,在13790kPa下为±0.25%URL,量程选型代码3为±0.5%URL。零点误差可在线通过调零修正;
量程:可修正至±0.2%输出读数/6895kPa;对于量程选型代码3的变送器,可修正至±0.25%输出读数/6895kPa
4、负载影响:没有负载影响,除非电源电压有变化
5、电磁干扰/射频干扰:由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程
6、安装位置影响:零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响
7、振动影响:在任意轴向上,200Hz下振动影响为±0.05%URL/g
8、电源影响:小于±0.005%输出量程/伏特
9、HART通信要求:要求有一个最小250Ω电阻,通讯距离 用多芯双绞线时最大可达1.5km(距离因电缆类型而异
10、电源及负载条件:DC24V

3051GP压力变送器功能规格

1、测量范围:见选型表
2、零点与量程:智能变送器用HART手操器远程调整。零点正、负迁移 零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程
3、3051GP输出:两线制4-20mA(用户也可选择平方根输出),数字过程变量叠加在4-20mA信号上,可供采用HART协议的上位机使用
4、阻尼时间常数:时间常数可调,以0.1秒递增, 由最小至16.0秒。
5、环境温度极限:不带液晶表头时-40至85℃;带液晶表头时-30至60℃

3051GP压力变送器物理规格

1、接液部分材质
接液膜片:316L不锈钢、哈氏合金C-276和蒙乃尔或钽。每种型号的可选材料
容室法兰和过程接头:316不锈钢、哈氏合金C或蒙乃尔。每种型号的可选材料,参见订货信息表
膜盒垫圈|过程接头垫圈:氟橡胶(还有其他材料可选)
排液/排气阀:316不锈钢,哈氏合金C,蒙乃尔。每种型号的可选材料,参见订货信息表
2、非接液部分材质
螺栓:不锈钢
电子外壳:低铜合金铝,符合NEMA 4X。
表盖O型圈:丁腈橡胶
铭牌和位号牌:不锈钢铭牌(可以按要求OEM生产)
填充液:硅油或惰性液
连接:参见订货信息表确定过程接口

3051GP压力变送器选型表

代码 说明
3051GP 3051智能压力变送器
代码 测量范围
3 1.3-7.5kPa
4 6.2-37.4kPa
5 31-186.8kPa
6 117-690kPa
7 345-2068kPa
8 1170-6890kPa
代码 输出信号
E 4-20mA非智能型
S 4-20mA+HART协议数字通信智能型
代码 3051压力变送器触液部分材质 参阅《用户如何根据介质选用适合的变送器膜片材质》
  法兰/接头材质 排液/排气阀材质 膜片材质
22(常用) 316 不锈钢 316 不锈钢 316L 不锈钢
23 316 不锈钢 316 不锈钢 哈氏合金C-276
24 316 不锈钢 316 不锈钢 蒙乃尔
25 316 不锈钢 316 不锈钢 钽(tan)
56 哈氏合金C 哈氏合金C-276 哈氏合金C-276
代码 法兰接头
J 带M20*1.5外螺纹的“丁”型接头
N 带1/2-14NPT内锥管螺纹的“腰形”接头
C12(常用) 带1/2-14NPT引压过渡接头及后部焊接不锈钢引压管
代码 3051压力变送器显示表头(可选项)
M1 指针线性指示表头(0-100%刻度)
M2 指针平方根指示表头(0-100%刻度)
M3 31/2液晶显示表头(0-100%刻度)
M4 31/2液晶显示表头(可特殊设定)
代码 3051压力变送器过程法兰
D1(常用) 侧面排液/排气,顶部
D2 侧面排液/排气,底部
代码 特殊规格
d 防爆许可dIIBT5

3051压力变送器
