八路闪光报警仪

2021/10/25 22:27:01 人评论 次浏览 分类:闪光报警仪  仪表地址://www.e-cumulus.com/product/152.html

八路闪光报警仪也被称为声光报警器或闪光报警器。SWP-X803八路闪光报警仪可与各种控制仪表或其他接点式控制检测仪表配套使用,检测八路输入信号并进行声光报警。八路信号均采用大规模、高亮度平面发光二极管分别显示各通道的当前工作状态。

八路闪光报警仪特点
1、
SWP-X803八路闪光报警仪的输入信号可选择接点式开路报警、接点式闭路报警(通过拔插仪表内部短路环实现开路报警和闭路报警输入的切换)或TTL电平。
2、SWP-X803八路闪光报警仪具有多种报警控制输出方式,可选择闪光报警、声音报警、继电器报警触点控制输出。
3、闪光报警器面板按键与外接按钮均可实现声光报警器的“测试”与“消音”功能,方便现场的实际操作。
4、闪光报警仪有报警接点信号输出(无源继电器触点信号),方便外接外部报警设备。
5、闪光报警内置蜂鸣器,报警时发出蜂鸣声。
6、声光报警器采用卡入式结构设计,与国产XXS系列闪光报警器兼容,便于安装、维修和调换。
7、按国际标准程序进行设计,仪表可带记忆功能。
8、采用CPU控制,输入输出均由光电隔离,整机抗干扰能力强
9、仪表可选择交流AC220V或直流DC24V供电。
10、显示器选用高亮度长寿命平面发光二极管,上排显示四个红色,下排显示四个绿色。
11、云南昌晖仪表制造有限公司是昆明闪光报警仪、闪光报警器专业生产厂,仪表质保期24个月。
八路闪光报警仪图片
关于闪光报警仪记忆功能
1、
若闪光报警仪选择“记忆”功能:当新的报警信号出现,则相应显示器闪烁,蜂鸣器间歇蜂鸣,输出继电器触点闭合。若新的报警信号已解除,该状态仍保持,直到按下消音键。
2、若闪光报警仪选择“无记忆”功能:当新的报警信号出现,则相应显示器闪烁,蜂鸣器间歇蜂鸣,输出继电器触点闭合,当新的报警信号解除,对应的显示器不亮,蜂鸣器停止蜂鸣,输出继电器触点断开。
3、户通过拔插仪表内部短路环实现“记忆”功能用或“不记忆”功能。

八路声光报警器外形尺寸:160×80×140mm;
闪光报警器开孔尺寸:152×76mm;声光报警器重量:400g
八路闪光报警仪图片

八路闪光报警仪如何接线?

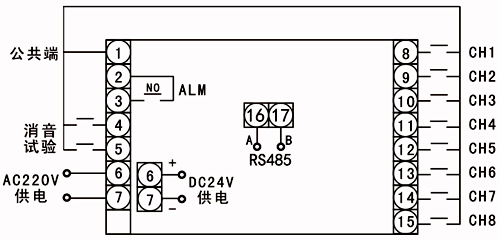

八路闪光报警仪接线图

闪光报警仪选型表
SWP-①②-③-④-⑤

①功能特征

[X]:声光报警显示

②八路闪光报警仪控制作用

[803]:八路闪光报警仪,160×80mm外形
③八路闪光报警仪指示方式

[0N]:高亮度平面发光二极管显示(第一排灯光红色,第二排灯光绿色)
④八路闪光报警仪输入信号
[A]:接点式闭路报警(标准出厂配置)
[B]:接点式开路报警
[C]:标准TTL电平
[D]:特殊规格
⑤八路闪光报警仪供电电源
[省略]:AC220V供电(标准出厂配置)
[W]:DC24V供电

八路
闪光报警仪型号举例
S
