电动操作器

2022/4/21 16:12:45 人评论 次浏览 分类:手动操作器  仪表地址://www.e-cumulus.com/product/149.html

电动操作器作为PID调节器或DCS等系统的配套产品,俗称为D型操作器或伺服操作器。智能电动操作器与正反转控制电动调节阀或电动执行器配套使用,操作信号为正转和反转开关量输出,主要用于系统投运或特殊情况下的手动调节以及在主机发生故障或维修时作为后备仪表进行操作。

伺服操作器
1
、电动操作器输入信号为两路:外给定控制信号(来自PID调节器或DCS系统)和阀位反馈信号(来自于电动执行机构)。
2、带有阀门电动执行结构正转/反转开关量触点控制输出至电动执行机构,适用于阀门控制场合。
3、电动操作器有手动和自动两种工作状态:
①自动工作状态时,其功能类似伺服放大器,手操器根据外部输入SVin信号和执行机构反馈信号PVin的误差进行调节控制,以确保实际阀位及时跟踪阀位给定信号,实现自动控制。
②当处于手动状时,当手操器在手动状态时,按“加键”正转继电器触点控制输出或按“减键”反转继电器触点控制输出。正、反转输出信号为3A的继电器常开触点。
4、自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换.
5、电动操作器有PV和SV两个显示窗口:通常PV显示阀位反馈值;SV显示外格定值或手动输出值。
6、电动操作器可以带阀位反馈对应的变送输出。
7、电动操作器监控输入部分断线功能,当外给定输入出现故障时伺服手操器将保持故障前的控制状态并使显示闪烁,手操器“自动功能”停止工作,控制输出保持。此时可人工切换到手动状态继续以手动方式控制调节阀。
8、电动操作器已将伺作器功能融为一体,用户不用外接伺服放大器。
9、伺服操作器有两个报警(AL1、AL2),可选择对应反馈或测量信号的报警输出。
10、电动操作器可提供“自动”和“手动”工作状态指示(无源开关量)DI信号输出。操作器在手动控制时输出开关量闭合信号给前级的DCS系统或调节器,DCS系统或调节器收到DI状态信号后即停止PID运算,并使操作信号输出跟踪阀位反馈信号。当操作器从手动转自动控制后,DI状态信号撤消,DCS系统或前级调节器以当前的输出控制值为初始值恢复PID控制。同样当操作器从自动转手动控制状态时,以当前的阀位给定值为初始值,开始手动增减控制,这样操作器手动转自动,自动转手动状态控制都是无扰切换。

 SWP-ND835-01
SWP-ND835-01电动操作器外形:160×80×140mm
开孔尺寸:152×76mm
重量:400g

SWP-NS835-01
SWP-NS835-01电动操作器外形:80×160×140mm
开孔尺寸:76×152mm

重量:400g

SWP-ND935-01
SWP-ND935-01电动操作器外形:96×96×140mm
开孔尺寸:92×92mm
重量:400g
SWP-ND435-01
SWP-ND435-01电动操作器外形:96×48×110mm
开孔尺寸:68×68mm
重量:240g
SWP-NS435-01
SWP-NS435-01电动
操作器外形:48×96×110mm
开孔尺寸:68×68mm
重量:240g
SWP-ND735-01
SWP-ND735-01电动操作器外形:72×72×110mm
开孔尺寸:92×44mm
重量:
240g
SWP-T835-01
SWP-T835-01光柱电动操作器外形:160×80×140mm
开孔尺寸:160×80mm
重量:240g
SWP-ST35-01
SWP-ST35-01光柱电动操作器外形:80×160×140mm
开孔尺寸:80×160mm
重量:240g


 本系列电动操作器全部为PVC面板,用户反馈:在频繁操作时按键位置面板容易出现破损,导致微动按键裸露,影响仪表整体外观形象。在YR-GFY系列智能手动操作器(精度0.2%,亚克力面板、优质硅胶按键,欧洲仪表品质),已经完善现有产品存在问题。


电动操作器选型表


SWP-①-②③④-⑤/⑥-⑦⑧-⑨-⑩-
①外形特征
[ND435]:48×96mm手动操作器,横式
[NS435]:96×48mm手动操作器,竖式
[ND735]:72×72mm手动操作器,方形
[ND935]:96×96mm手动操作器,方形
[ND835]:160×80mm手动操作器,横式
[NS835]:80×160mm手动操作器,竖式
[T835]:160×80mm光柱手动操作器,横式或竖式,双光柱+双LED显示
②通讯方式

[0]:无通讯
[2]:RS232通讯
[3]:打印接口
[4]:RS422通讯
[8]:通讯

③控制输出方式

[1]:继电器正反转阀位控制

④反馈值变送输出方式

[0]:无输出
[2]:4-20mA变送输出
[3]:0-10mA变送输出
[4]:1-5V变送输出
[5]:0-5V变送输出

PV反馈值输入类型

[12]:4-20mA
[13]:0-10mA
[14]:1-5V
[15]:0-5V
[16]:0-20mA
[18]:用户指定特殊输入
[23]:万能输入(热电偶、热电阻、标准电流和电压输入)

⑥SV控制输入类型

[12]:4-20mA
[13]:0-10mA
[14]:1-5V
[15]:0-5V

⑦第一报警

[N]:无报警
[H]:上限报警
[L]:下限报警

⑧第二报警

[N]:无报警
[H]:上限报警
[L]:下限报警

⑨代码馈电输出

[N]:无DC24V馈电输出
[P]:DC24V馈电输出

⑩供电方式

[省略]:AC220V供电
[W]:DC24V供
[T]:AC90-265V供电(开关电源)

⑩光柱仪表横式和竖式标识
[省略]:竖式80×160mm外形光柱仪表
[W]:横式式160×80mm外形光柱仪表


选型举例
SWP-ND835-010-12/12-HL
SWP-ND835-810-12/12-HL

SWP-ND835-012-12/12-HL
SWP-ND835-812-12/12-HL

SWP-NS835-010-23/12-HL
SWP-NS835-810-23/12-HL

SWP-NS835-012-23/12-HL
SWP-NS835-812-23/12-HL

SWP-ND935-010-12/12-HL
SWP-ND935-810-12/12-HL

SWP-ND935-012-12/12-HL
SWP-ND935-812-12/12-HL

SWP-ND435-010-12/12-HL
SWP-ND435-810-12/12-HL

SWP-ND435-012-23/12-HL
SWP-ND435-812-23/12-HL

SWP-ND735-010-12/12-HL
SWP-ND735-810-12/12-HL

SWP-ND735-012-12/12-HL
SWP-ND735-812-12/12-HL


电动操作器接线图

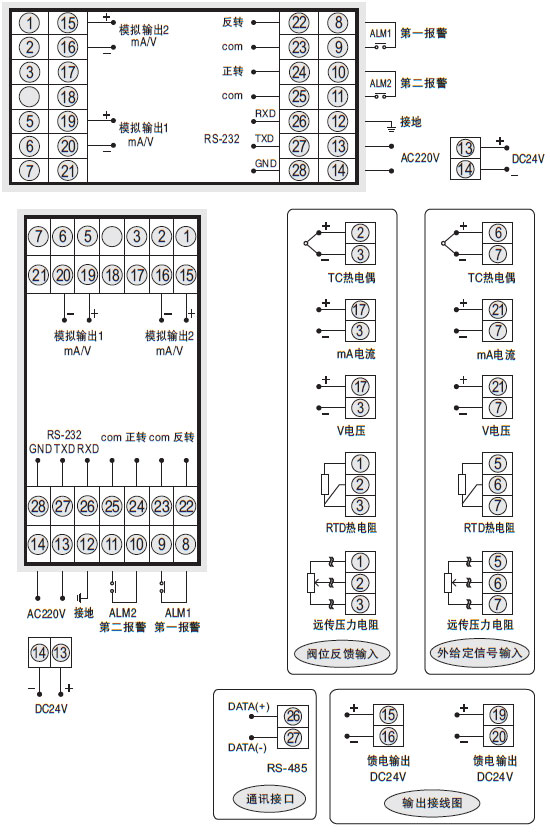

◆昌晖160×80mm或80×160mm电动操作器接线图


SWP-ND835-01伺服操作器接线图

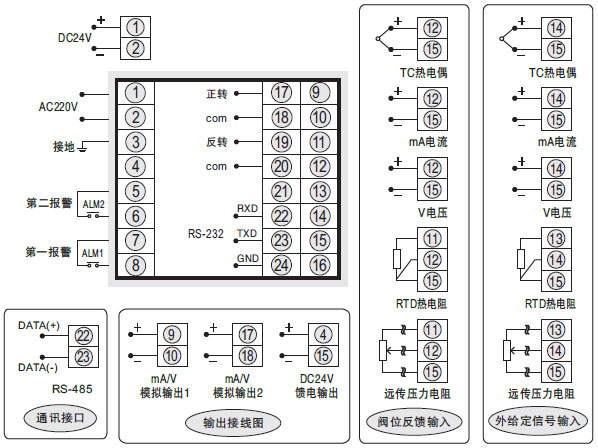

◆昌晖96×96mm电动操作器接线图
SWP-ND935-01伺服操作器接线图

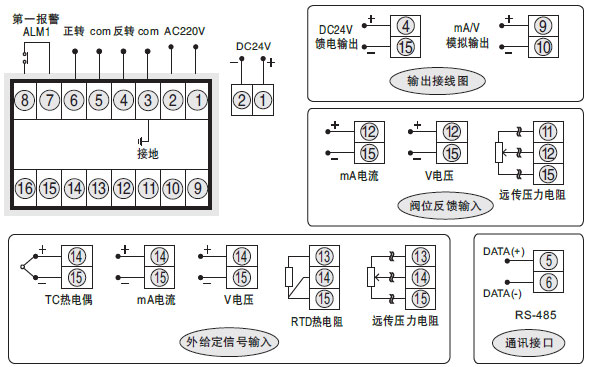

◆昌晖96×48mm或48×96mm电动操作器接线图
SWP-ND435-01伺服操作器接线图

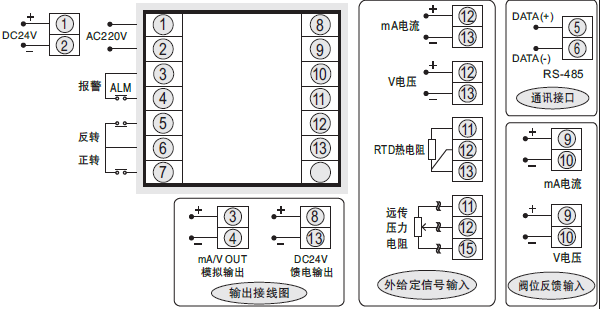

◆昌晖72
×72mm电动操作器接线图
SWP-ND735-01伺服操作器接线图

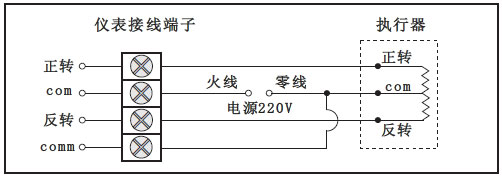

电动操作器与电动执行结构接线
伺服操作器与电动执行结构接线


注意:将调节阀电动执行机构的零线与本仪表的comm端子短接,可吸收调节阀动作时对仪表造成的干扰信号,此线如不接,本仪表也可正常工作。
