波纹管密封控制阀

2016/8/7 16:54:20 人评论 次浏览 分类:直行程控制阀  仪表地址://www.e-cumulus.com/product/1032.html

波纹管密封控制阀上阀盖采用波纹管密封结构,可彻底杜绝介质从阀杆运动间隙向外渗漏的可能性。因此,它在剧毒、强腐蚀性、放射性及稀有贵重介质的自动控制系统中得到广泛应用。该阀按照执行机构的配置不同分为气动波纹管密封控制阀和电动波纹管密封控制阀两种。

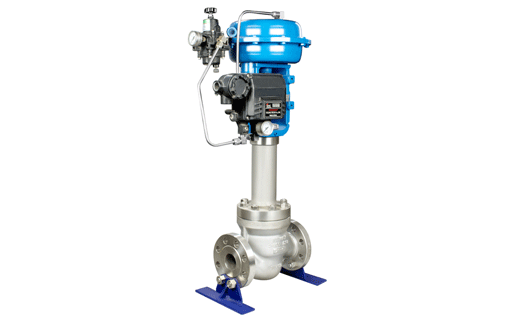

波纹管单座调节阀
◆波纹管密封控制阀种类
①波纹管单座调节阀
波纹管单座调节阀结构,采用顶部导向,S型流道,调节精度高,造价较低,上阀盖采用波纹管密封结构,可以消除工艺介质从阀杆运动间隙向外泄露的可能性。
②波纹管密封套筒调节阀
波纹管密封套筒调节阀采用国外采购的先进的波纹管,可保证阀门10-100万次的使用寿命。该阀体采用S形流道,流体阻力小,流通能力大。阀芯采用平衡式结构,调节平稳。同时,该产品采用波纹管和填料的双重密封,为客户提供更可靠的服务。
公称通径:DN20-DN200mm

压力等级:PN1.6-6.4MPa(ANSI150~600LB)
连接方式:法兰式FF、RF、RJ
法兰标准:GB、HG、ANSI
波纹管密封控制阀阀体材质:碳钢(ZG25/WCB/SCPH2)、不锈钢(CF8/CF8M/CF3/CF3M)、合金钢(哈C/哈B/Ti)
波纹管密封控制阀阀内件:不锈钢可堆焊STL/哈C/哈B
工作温度:-40℃~+450℃标准型波纹管密封控制阀;-40℃~+550℃高温型波纹管密封控制阀
流量特性:等百分比、线性、切断
密封等级:金属密封IV、V级/软密封VI级
波纹管密封控制阀执行机构:气动多弹簧执行机构或客户指定的电动执行机构
