沈阳仪表科学研究院有限公司(原机械工业部沈阳仪器仪表工艺研究所)是始建于1961年的国家级科研院所,1999年转制,是机械工业仪器仪表领域创新型领军企业。

沈阳仪表科学研究院有限公司围绕仪器仪表与传感器、高端装备与关键零部件,聚焦科技研发、科技产业、科技服务三大方向,重点研发传感器、光学器件、弹性元件、专用设备,检测服务五大类产品。建成了运载火箭发动机用精密金属波纹管研发基地、生物医学用光学干涉滤光片产业化基地、特高压输变电高压组合电器用波纹管膨胀节产业化生产线、硅基传感器生产线,拥有自主可控的从芯片设计、加工、封装到整机制造的扩散硅压力传感器全产业链。孵化出了具有国内领先、国际先进技术水平的管道智能内检测器、超高压智能水力破拆装备、新型半导体设备等产业。


经过60余年的发展,沈阳仪表科学研究院有限公司累计完成科研项目近2000项,获得授权专利500余项,主持和参与标准制修订500余项。拥有传感器国家工程研究中心、国家企业技术中心等12个(国家、省、市级)创新平台、国家仪器仪表元器件质量监督检验检测中心、1个国家级检测服务机构,是8个行业机构的秘书处挂靠单位。具有显著的行业地位。


沈阳仪表科学研究院有限公司牢牢把握转制院所央企定位,聚焦主责主业,坚持战略引领、创新驱动、人才强企,以科技自立自强为根本动力,积极打造仪器仪表领域原创技术“策源地”,争当仪器仪表产业链“链长”,加快建设世界一流的价值型高科技企业,为建设制造强国提供有力支撑。


沈阳仪表科学研究院有限公司优秀成果介绍

1、高性能硅基压力传感器

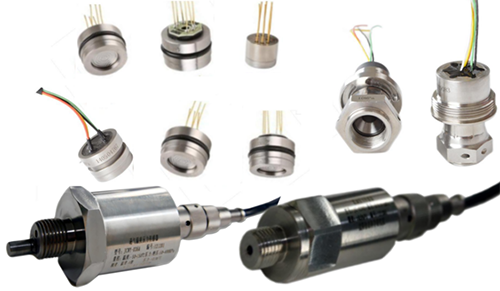

高性能硅基压力传感器

①主要技术指标及功能特点

供电电源:24V DC
电气连接:高温屏蔽导线
输出信号:0~5V,4~20mA,总线输出
响应时间(10%~90%):<1ms
绝缘电阻:>100MΩ,100VDC
允许过压:1.5倍满量程
量程:100kPa~60MPa
工作温度:-55℃~150℃(最高温度可达到225℃,可按要求特殊定制)

②功能特点

SOI隔离硅压阻敏感芯片
具有表压、绝压、差压等测量方式
隔离膜片密封充液的专利技术
敏感元件具备恒流、恒压供电模式的温度补偿网络
适合宽温区的工作环境和介质温度
压力芯体采用标准OEM压力敏感结构
全316L不锈钢材质
钽膜片可选,钛结构可选

③典型应用

产品应用于飞机液压系统、航空发动机、无人机、火箭及航天装备、特种车辆、大功率柴油机、舰艇及水下装备、大型压缩机等高端装备,替代进口,整体技术水平达到国内领先、国际先进水平。

④产品的重要性、产品获奖及应用情况介绍

高性能硅基压力传感器是工业测控和高端装备信息化、智能化的前置条件和关键基础部件,也是关系到国家安全和国民经济建设的基础性、战略性核心部件。随着重点领域装备自主可控要求的提升,对高性能传感器的需求日趋迫切。高性能硅基压力传感器系列产品已实现全国产化设计,可以满足对国外产品的直接替代,保障高端装备对高性能硅基压力传感器的使用需求。获得中国机械工业科学技术奖、辽宁省科技进步奖、中国机械工业集团科技进步奖等多项科技奖励。

2、航天用系列高性能金属波纹管

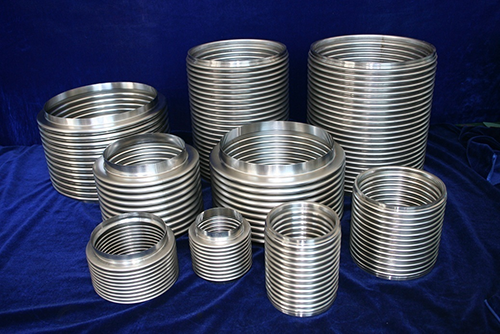

航天用系列高性能金属波纹管

①主要技术指标及功能特点

直径:4mm~270mm
单层壁厚:0.12mm~2.0mm
层数:2~7
波纹管形式:U型、C型
工作压力:0.4MPa~65MPa
使用温度:-253℃~600℃
疲劳寿命:2万次~50万次

②功能特点

a、航天用系列高性能金属波纹管产品广泛应用于火箭发动机泵前阀、预燃室阀、推进剂利用阀、控制阀、预冷泄出阀和点火启动器等关键部位,起到执行动作和密封作用。产品在高压、高温、超低温、高速、真空、强振动等极端工况条件下具有优异的疲劳性能和极高的可靠性。
b、产品设计计算借助数值分析和仿真模拟能手段,同时考虑几何非线性和性能非线性因素,使波纹管设计符合率超过85%。产品具有品种规格多、使用材料新、性能指标高、可靠性好等突出特点。
c、天用系列高性能金属波纹管产品的制造采用新材料、新工艺、新技术,技术指标大幅度超出国内现有的军用波纹管技术水平,涉及的产品包括摇摆波纹管、摇摆软管、涡轮泵隔热波纹管、端面密封波纹管、阀门用波纹管等40多种。在承受高压、高温、超低温、强冲击等严苛环境的前提下,还具备承受复杂位移方式的能力(轴向、径向加摇摆)。

③典型应用

航天用系列高性能金属波纹管产品是新一代运载火箭必不可少的关键配套元部件,主要应用于新一代运载火箭50吨大推力氢氧火箭发动机、120吨液氧煤油火箭发动机、膨胀循环氢氧发动机、气氧/煤油姿控发动机及长征系列火箭箭体,是多型号大推力火箭发动机的核心关键部件。

④产品的重要性、产品获奖及应用情况介绍

作为我国航天新一代运载工具,长征系列运载火箭承担了低环球轨道和同步轨道大负载量运输任务要求。火箭发动机是运载火箭的核心,其上设计有大量各种形式和功能的阀门系统。作为这些阀门系统的关键组成部分,金属波纹管既是执行动作的部件,又是密封部件。金属波纹管的使用性能和使用寿命很大程度上决定了整个火箭发动机能否正常工作。

航天用系列高性能金属波纹管产品可配套多种型号的火箭发动机,用于低温隔热密封、管路变形补偿、推进剂输送、流量压力控制等用途。产品完全自主设计制造,其技术含量高、性能优异、可靠性好,获得了上级行业及用户单位广泛认可。获得了中国机械工业科学技术奖、辽宁省科学技术奖等省部级奖项,取得授权专利超过20项。


3、高性能光学薄膜滤光器件

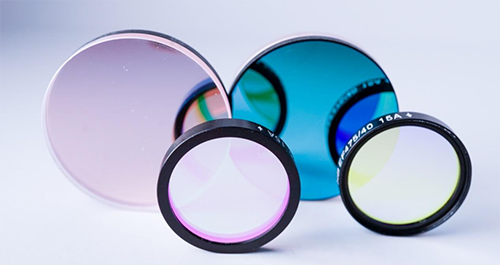

高性能光学薄膜滤光器件

①主要技术指标及功能特点

通带透射率:≥93%
邻域背景截:≥OD7
截止背景:>OD6@300-1100nm
截止陡度(slope):≤1% (T50%--OD6)
不同检测通道荧光串扰小,信号读取无需软件校正
信噪比高,病毒检测灵敏度高,准确性好

②典型应用

凭借优异的光谱性能和稳定的产品质量,高性能光学薄膜滤光器产品广泛应用于生物医学检测、5G光通讯、半导体装备等多个重要领域。疫情期间,保障了国内60%以上高端PCR仪器核心光学元件的供应,为国家的疫情防控做出重要贡献。

③产品的重要性、产品获奖及应用情况介绍

高性能光学薄膜滤光器系列产品在光学薄膜滤光器件的高端应用领域填补国内空白,技术指标达到国内领先国际先进水平,实现进口替代。先后获得中国仪器仪表学会科学技术进步奖、中国机械工业集团科学技术奖、中国机械工业集团质量奖、辽宁省科学技术进步奖等多项奖励。相关产品可以广泛应用于实时荧光定量PCR检测、免疫荧光检测、流式细胞法荧光检测、基因测序、显微荧光检测等多类医学诊疗设备。

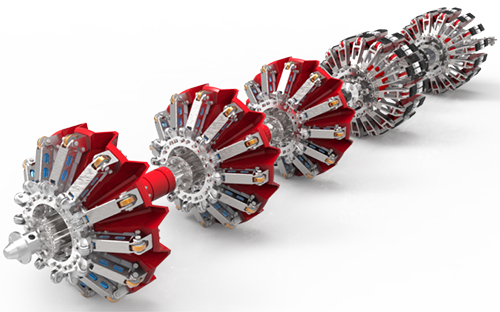

4、大变径漏磁检测器



①主要技术指标及功能特点

压力范围:0~10MPa(非导电介质)
工作温度范围:-10~70℃
通过弯头能力:可通过弯头的曲率半径不小于1.5DN
通过变形能力:通过直管段变形能力≤40%OD
工作时间:连续工作时间80小时以上(根据标准留有余量)
定位精度:特征距最近环焊缝±0.1m,圆周方向±5°

②典型应用

大变径漏磁检测器变形能力达到40%,每种规格检测器至少满足三种直径以上管道检测;为检测方或管线运行商节约大量成本。特别适用于存在大变形的管道内检测作业。

大变径漏磁检测器在南京仪征油管现场和土库曼气管现场得到检测验证,该产品的最小检出缺陷深度优于5%×管壁厚度,最大检测速度优于5m/s,在检出率、检测精度、置信度三方面已达到用户使用要求,可替代国外同类先进产品。


③产品的重要性、产品获奖及应用情况介绍

在许多海底管线中,大变径管道非常普遍。陆地管线也存在大变径管道,这类管线一般被归为Un-pigging管道。在可Pigging管线中,由于检测器变形能力限制(一般变形量为15%OD甚至更小),不同直径管道需要严格选择对应直径的检测器进行作业,全直径覆盖(159mm-1422mm)检测器规格达到20种以上。

多口径适应管道内检测技术,突破了传统清管器用皮碗密封思维,采用伞式骨架配装高度折叠聚氨酯异形件,实现了在不同口径管道内持续形成密封和中心线耦合。其搭载的大变形磁路结构,及布置的交错式磁电复合异构场多功能传感器,实现管道全断面缺陷检测。


用于大变径漏磁检测器的磁电复合异构场多功能传感器,2018年荣获首届中国创新方法大赛全国总决赛一等奖,在管道运行检测过程中实现了缺陷、焊缝一次性检出的可能。
