施耐德电器工业公司发布固态断路器外观专利

2022/7/25 0:00:04 人评论 次浏览 分类:热点聚焦  文章地址://www.e-cumulus.com/news/4349.html

2022年4月20日施耐德电器工业公司发布固态断路器外观专利,昌晖仪表在本文简单介绍此外观专利情况。

使用外观设计的产品名称:固态断路器的控制和显示信息的图形用户界面

授权公告号:CN 307458089 S
授权公告日:2022.07.19
申请号:202230223540.1
申请日:2022.04.20
专利权人:施耐德电器工业公司
地址:法国吕埃-马迈松
设计人:李玉霞 蔡永菲

1、本外观设计产品的名称:断路器的控制和显示信息的图形用户界面

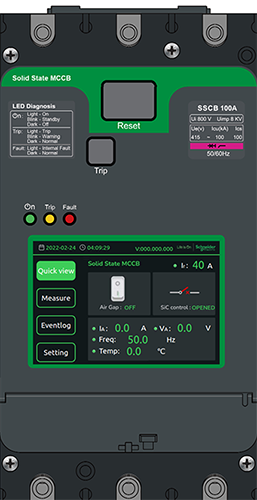

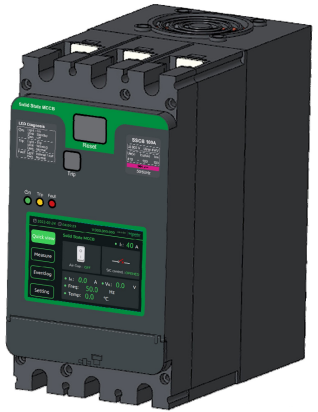

施耐德固态断路器

2、本外观设计产品的用途:本产品用于控制电路闭合和断开
3、本外观设计产品的设计要点:在于图形用户界面
4、最能表明设计要点的图片或照片:主视图



5、无设计要点,省略其它视图
6、图形用户界面的用途:界面可实时显示断路器在使用过程中的状态、电流、电压等信息,用户通过界面,能对断路器运行中相关参数和状态进行设置和切换。主视图和主视界面图为断路器开机原始状态,当用户按下断路器面板上部的“Reset”按键后,界面转换成为界面变化状态图1,用户点击界面中的“Air Gap”按键,开关状态可在ON和OFF之间切换。用户点击界面变化状态图1中“SiC control”上部的开关图标,界面转换成为界面变化状态图2,用户通过点击此开关图标,SiC状态可在OPEN和CLOSE之间切换。用户点击界面变化状态图2左侧“Measure”按键,界面转换成界面变化状态图3,进入“U/I/F”界面。用户点击界面变化状态图3右侧“Temp”按键,界面转换成界面变化状态图4。用户点击界面变化状态图4左侧“Eventlog”按键,界面转换成界面变化状态图5,日志默认显示Trip类型日志。用户点击界面变化状态图5中“Trip”旁边的下拉框图标,选择“Alarm”和“Fault”,界面分别转换成界面变化状态图6和图7。用户在界面变化状态图5、6、7中选择一行日志、并点击“Detail”按键,界面转换成界面变化状态图8,显示出被选日志的具体信息。用户点击界面变化状态图8中“Close”按键,可回到相应的上级界面(即界面变化状态图5、6或7)。用户点击任一界面左侧的“Setting”按键,界面转换成界面变化状态图9,为Adjustment for demo参数默认隐藏状态。当用户滑动界面变化状态图9“Adjustment for demo”右侧图标时,界面转换成界面变化状态图10。

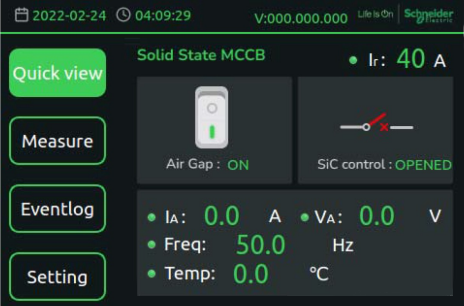

施耐德固态断路器界面变化状态图
施耐德固态断路器界面变化状态图
