精品推荐:I²C总线输出温压一体变送器

2021/3/7 2:28:57 人评论 次浏览 分类:精品推荐  文章地址://www.e-cumulus.com/news/3647.html

I²C总线输出温压一体变送器属于选用高可靠硅压阻压力传感器、热电阻等作为核心元件的压力变送器,I²C总线输出温压一体传感器将温度、压力、液位测量信号以I²C总线形式数字输出,接口快速、精确,用于涉及使用微控制器组建物联网,可通过微处理器操作读取数据、控制通断电降低功耗。

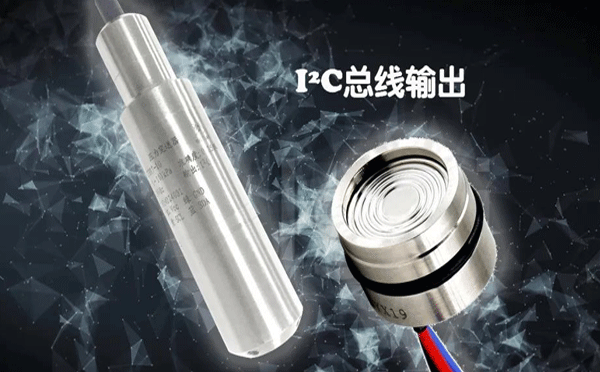

I²C总线输出温压一体变送器

特点

◆传感器偏移、灵敏度、温度漂移和非线性的数字补偿
◆温度、压力以I2C总线方式数字输出
◆快速上电至数据输出响应:3ms
◆低功耗、休眠方式工作,低至5μA,电流消耗取决于编程采样率
◆工作温度:-40℃至+85℃
◆宽电源电压能力:3.3V/5V

I²C总线输出温压一体变送器技术参数
压力类型:表压型、绝压型
精度:±0.5%FS(压力)/±0.5℃(温度)
通信方式:I²C(出厂默认地址0x28)
量程:-100kPa…0kPa~10kPa…3.5MPa
供电电源:5±0.1VDC/3.3±0.1VDC
耗电电流:<1.3mA(可定制低功耗<5uA)
过载:2倍满量程压力
补偿温度:-20℃~60℃
长期稳定性:±0.2%FS/年

I²C总线输出温压一体变送器数据测量获取操作

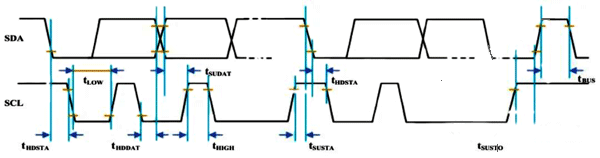

1、对于读、写操作,主控器件命令启动,作为从设备发送一个确认(ACK)表示成功.作为从器件出厂地址压力为0x28,温度位0x29,通信时序见下图:
I²C总线输出温压一体变送器通信时序

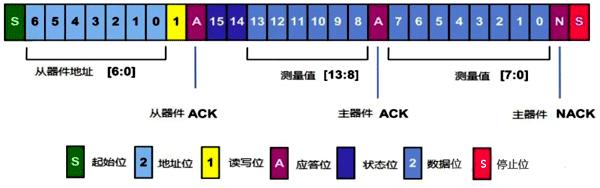

2、I2C读数据时序如下
I2C读数据时序如下

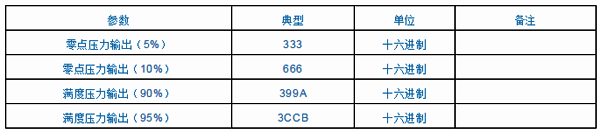

3、I²C总线输出温压一体变送器读取压力典型值
