昌晖仪表新一代信号隔离器开始进行电磁兼容试验

2021/2/18 0:06:10 人评论 次浏览 分类:昌晖动态  文章地址://www.e-cumulus.com/news/3610.html

昌晖新一代高性能信号隔离器正在进行电磁兼容试验,试验将覆盖射频电磁场辐射抗扰度(RS)测试、射频场感应的传导骚扰(CS)抗扰度测试、射频场感应的传导骚扰(CS)抗扰度测试、工频磁场(PFMF)抗扰度试验、电快速瞬变脉冲群(EFT)抗扰度测试、浪涌(Surge)抗扰度试验和静电放电抗扰度(ESD)测试几个方面内容。

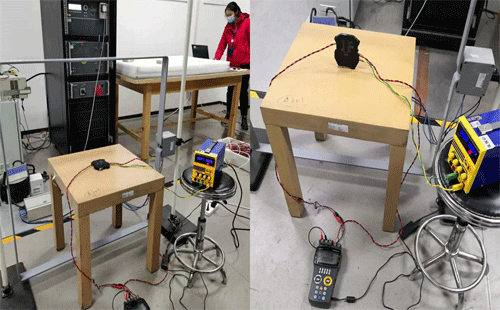

信号隔离器
电磁兼容是一个近年来迅速发展的技术领域,简称EMC。它研究如何使电气、电子设备或系统在电磁环境中既具有足够抗干扰能力、保持正常的工作性能,同时也不对处于同一环境中的其它设备和系统造成干扰。


EMC概念

电磁兼容性是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此,EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值,即电磁干扰(EMI);另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性(EMS)。

EMC三要素

1、骚扰源:人为骚扰源、自然骚扰源。
2、耦合途径:传导(电源线、互连线)、空间辐射。
3、敏感源。

1、信号隔离器射频电磁场辐射抗扰度(RS)测试

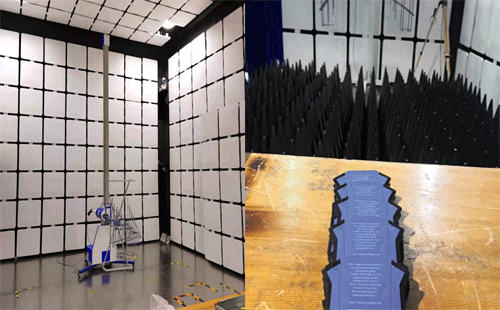

信号隔离器射频电磁场辐射抗扰度(RS)测试
试验目的

射频抗扰度试验用来模拟被测设备工作在一定强度的电磁干扰环境下的适应能力。如工作在无线电台、电视发射台、移动无线电发射机、各种工业电磁辐射源等周围的设备,以及电焊机、可控硅整流器、荧光灯等在工作时也会对设备产生辐射现象。

为了达到标准IEC61000-4-3、EN 61000-4-3及GB/T17626.3的要求,此项试验需要在满足均匀域要求的全/半电波暗室里面进行。
一般试验频率为80MHz-1GHz/6GHz,测试场强在1V/m-30V/m之间。

2、信号隔离器射频场感应的传导骚扰(CS)抗扰度测试

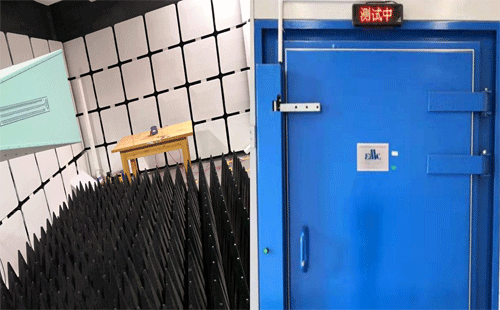

信号隔离器射频场感应的传导骚扰(CS)抗扰度测试
试验目的

对于低频(150kHz~80MHz/230MHz)的射频信号,由于其波长比EUT尺寸要长得多,EUT的互连电缆(包括电源线和信号线)比EUT本身更容易成为天线而接收电磁场,因此射频抗扰度试验的低频部分,采用传导测量方式,更直接。

针对不同类型的电缆,可选4种注入方式:

①CDN直接容性耦合注入:适合于电源线(使用M型CDN)以及常用电缆(例如非屏蔽非平衡线AF2,AF3,AF4,AF5,AF8:屏蔽电缆S1, S1/75,S2,S4,RJ45S,S9,S15,S25,S37,S50;非屏蔽平衡线T2,T4,T8,RJ11,RJ45等。
②电磁钳注入:如果无法使用CDN,可以使用EM-钳(电磁钳)。电磁钳是一种高效宽带的夹钳式注入设备,常用于测试非屏蔽的多根电缆。
③电流钳注入:如果无法使用CDN,而且被测电缆的长度很短,就需要使用电流钳。
④直接注入法:通过100Ω电阻直接注入到同轴电缆的屏蔽层上。

3、信号隔离器工频磁场(PFMF)抗扰度试验

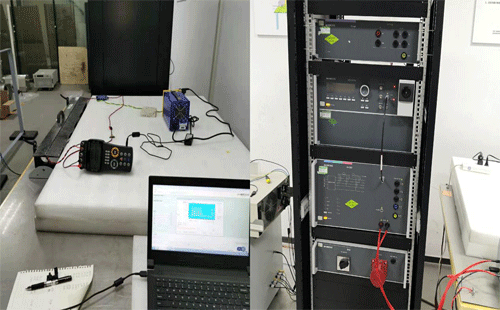

工频磁场(PFMF)抗扰度试验
试验目的

工频磁场是由设备附近导体中的工频电流或附近的变压器泄露产生的骚扰产生,对于附近的导体产生的工频磁场,分为两种情况:
正常运行条件下,产生稳定的磁场,幅值较小。

故障条件下的电流,产生幅值较高,持续时间较短的磁场,可能造成保护装置,如熔断器动作。


稳定磁场试验适用于公用或工业低压配电网络或发电厂的各种形式的电气设备。


故障情况下短时磁场试验要求与稳定磁场的试验等级不同,其最高等级主要使用于安装在电力设施中的设备。

试验磁场的波形为工频的正弦波形。

实验室模拟工频磁场和脉冲磁场测试时,由信号源产生相应电压信号,经电流互感器将信号传递给1m×1m磁场线圈,从而产生标准磁场进行测试。


4、电快速瞬变脉冲群(EFT)抗扰度测试

电快速瞬变脉冲群(EFT)抗扰度测试
试验目的

脉冲群抗扰度测试,是模拟电网中众多机械开关在切换感性负载时所产生的干扰。

这类干扰的特点是:成群出现的窄脉冲、脉冲的重复频率较高(kHz-MHz级)、上升沿陡峭(ns级)、单个脉冲的持续时间短暂(10-100ns级)、幅度达到kV级。成群出现的窄脉冲可对半导体器件的结电容充电,当能量累积到一定程度后可引起线路或设备出错。


试验时将脉冲叠加在电源线(通过耦合/去耦网络)和通信线路(通过电容耦合夹),对设备形成干扰。


5、浪涌(Surge)抗扰度试验

试验目的
浪涌(冲击)抗扰性试验,是模拟自然界里的雷击(间接雷)以及供电线路中因大型开关切换所引起的电压变化对供电线路和通信线路的影响。浪涌呈脉冲状,其波前时间为微秒,脉冲半峰值时间从几十微秒到几百微秒,脉冲幅度从几百伏到几万伏,是一种能量较大的骚扰。

浪涌试验规定了两种波形(1.2/50μ s和通信波10/700μs)、幅值为0.5kV到4kV,能量特别大,对EUT的影响可能是破坏性的。0/700μs (俗称通信波)适用于长距离对称通信端口,1.2/50μs适用于电源线端口和其他信号线端口。


试验时通过耦合网络将脉冲叠加在电源线和通信线路,对设备形成干扰。受试设备(EUT)的试验部分主要包括设备的供电电源端口、保护接地(PE)、通信端口和控制端口。


6、静电放电抗扰度(ESD)测试

静电放电抗扰度(ESD)测试
试验目的

静电放电试验主要检查人或物体在接触设备时所引起的放电(直接放电),以及人或物体对射别邻近物体的放电(间接放电)时对设备工作造成的影响。

昌晖仪表在自动化系统电子接口模块技术研发和生产中的持续投入,为进一步提升昌晖信号隔离器在高性能高品质产品市场的竞争力奠定坚实基础。
