杠杆式浮球液位计工作原理及结构

2019/4/7 22:31:35 人评论 次浏览 分类:精品推荐  文章地址://www.e-cumulus.com/news/2011.html

浮球液位计主要由浮球组件及电子转换电路组成,浮球是一个内空的金属球,通过连接法兰安装在容器上,浮球浮于液面之上,当容器内的液位变化时浮球也随着上下移动,机械结构的浮球液位计如图1所示,它将浮球的移动位移通过连杆机构转换为轴的转动,再通过转换装置把液位高度变为电信号,转换装置是个圆形滑线变阻器,浮球轴的角转动引起滑线变阻器阻值变化,经过变送器处理输出与液位对应的电流信号通过显示仪表显示液体的实际高度,以达到液位检测和控制目的。浮球液位计根据测量范围、浮球连杆长度可分为普通型和宽量程型。

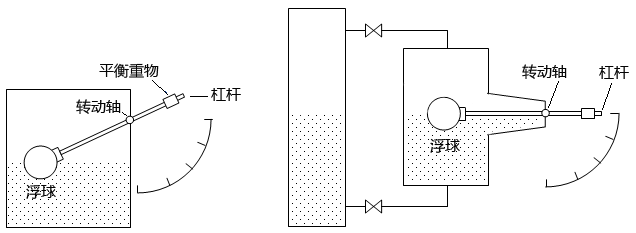

浮球液位计结构示意图
内浮式浮球液位计                                  外浮式浮球液位计
图8-9   浮球液位计结构示意图

了解浮球液位计工作原理和结构知识,在浮球液位计故障处理时可帮助你快速查找到故障位置,提高你的工作效率。
