明白这六个SIL术语缩写,轻松看懂SIL证书

2018/3/26 22:45:07 人评论 次浏览 分类:热点聚焦  文章地址://www.e-cumulus.com/news/1879.html

通过SIL认证的产品都会获得SIL证书,要读懂全英文的SIL证书就必须掌握与SIL相关的专业术语。昌晖仪表在本文分享六个SIL相关专业术语缩写的具体中文含义,方便大家查看SIL证书时使用。

SIL*
SIL为Safety Integrity Level缩写,中文指安全完整性等级。*为数字1-4,安全完整性等级细分为SIL1、SIL2、SIL3、SIL4四个等级,SIL4等级最高。

HFT
HFT为Hardware Fault Tolerance缩写,中文指硬件故障裕度,表示系统的容错能力。

MooN
MooN为M out of N channel architecture缩写,中文译为N取M通道架构。MooN中的N表示能够执行安全功能的通道总数,M表示安全功能正常执行所要求的最少的通道数,即当M+1个通道发生故障时,安全功能将不能被执行。注:HFT=N-M

PFDavg

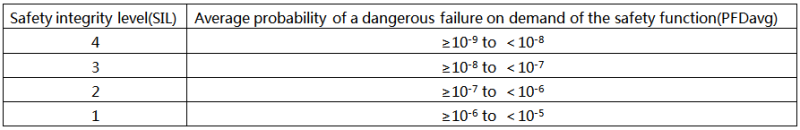

PFDavg为Average Probability of dangerous Failure on Demand的缩写,中文译为要求时危险失效平均概率。PFDavg指的是在低要求模式下,安全仪表系统在EUC或EUC相关系统发出要求时执行规定安全功能的平均不可用性。下图表示了PFDavg与安全完整性等级SIL*之间的关系:
PFDavg与安全完整性等级SIL*之间的关系

PFH-Average frequency of dangerous failure [h-1]

中文译为危险失效平均频率[h-1]。指的是在高要求模式或者连续模式下,安全仪表系统在一个给定的时间周期内执行规定安全功能时的危险失效平均频率。

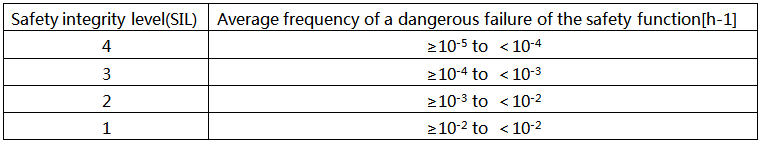

下图表示了PFH与SIL*的关系:
PFH与SIL*的关系

DC

DC为Diagnostic Coverage的缩写,中文译为诊断覆盖率。DC指通过自动在线诊断测试检测到的危险失效数在总危险失效数中的占比。计算公式如下:

如果您有兴趣了解SIL方面的专业知识,本站有关于SIL相关原创文章,您可以继续阅读
